تأسست Zhejiangxinye Automobile Technology Co. , Ltd. في عام 1995. لقد كرست جهودها للبحث والتطوير وتصنيع مثبتات السيارات وأجزاء الختم (مثل صواميل الشفة وصواميل اللحام) لأكثر من 30 عامًا. معتمد من قبل IATF 16949-2016، نلتزم بمبدأ "البقاء على قيد الحياة بالجودة، والتطور بالابتكار". مع نظام إدارة كامل وعمليات موحدة، من الخام من تحليل المواد إلى اختبار المنتج النهائي، نحن ملتزمون بتقديم حلول موثوقة للعملاء في جميع أنحاء العالم.

الرسم الذي يقرأ M6 x 1.0، فئة الملكية 8.8، الزنك ثلاثي التكافؤ، قطر الكتف 8.00 في شريط 0.02 مم يبدو مكتملًا. ليس كذلك. لا تزال هناك ثلاثة قرارات مفتوحة، وكل منها يظهر مرة أخرى لاحقًا كقطعة مرفوضة، أو عزم دوران متناثر على خط التجميع، أو فشل التحقق من التآكل في الشهر التاسع. مثبتات براغي السيارة المخصصة تعيش أو تموت وفقًا للمواصفات الموجودة أسفل الشكل الهندسي. شكل الرأس هو ما يناقشه المصمم؛ إن نظام الطلاء ومكدس التسامح وخطة التحكم في الإنتاج هي ما يجب على مهندس الجودة الدفاع عنه بعد عامين. ما الذي يجعل أداة التثبيت اللولبية مخصصة في مصطلحات السيارات؟ إن أداة التثبيت اللولبية المخصصة للسيارة عبارة عن جزء ملولب يتم تثبيت هندسة الرأس وميزات الساق والمواد ونظام الطلاء من خلال رسم بدلاً من صفحة الكتالوج، بينما يتم توارث الخيط وفئة الملكية وطرق اختبار الطلاء من المعايير المنشورة. هذا الانقسام مهم. عندما يتم تحديد الجانب القياسي من الرسم بشكل صحيح، يرث الجزء المخصص مقاييس معروفة واختبارات ميكانيكية معروفة واختبار تآكل معروف. عند تركه كـ "M6، مطلي بالزنك"، ينتهي الأمر بالمشتري والمورد بالتفاوض على معايير القبول بعد الشحنة الأولى. التعريف يتم تعريف المسمار المخصص من خلال الواجهة التي يجب أن يفي بها. الميزة الفريدة هي الرأس أو الكتف أو الحافة أو علامة التبويب أو هندسة تحديد الموقع؛ يأتي الخيط وفئة القوة وأداء الطلاء من المعايير بحيث يمكن فحص الجزء دون اختراع طريقة اختبار. خمسة مراجع تغطي معظم ما يحتاجه الرسم: ISO 898-1 لفئات الخصائص مثل 8.8 و10.9 و12.9، والتي تحدد قوة الشد ونسبة الخضوع ونطاقات الصلابة. ISO 965-2 لفئة تحمل الخيط، عادةً 6 جم على الخيط الخارجي. ISO 4759-1 لتفاوتات درجة المنتج على الرأس والساق والجريان. ISO 4042 لأنظمة الطلاء الكهربائي وبدل الخيوط التي تستهلكها. رش الملح المحايد ISO 9227 كشرط لاختبار التآكل، مع ذكر ساعات القبول بشكل منفصل. السبب وراء الصرامة هو الحساب. يحمل الخيط 6 جرام الموجود على قفل M6 بدلًا شعاعيًا صغيرًا، ويستهلك طلاء مطلي بالكهرباء يبلغ 8 ميكرون لكل جانب معظمه. لا يزال الجزء يجتاز فحص المقياس إذا تم التخطيط للبدل، ويفشل إذا طُلب من عامل الطلاء ببساطة طلاءه. المعالجات السطحية: اختر حسب هدف التآكل وفئة القوة يبدأ اختيار الطلاء بمدخلين، وليس بالعادة: ساعات رش الملح المحايد التي يجب أن يتحملها المفصل بموجب ISO 9227، وما إذا كانت قوة الجزء تؤدي إلى تقصف الهيدروجين. خيارات المعالجة السطحية للمثبتات اللولبية المخصصة للسيارات، مقارنة بالسمك النموذجي والتطبيق والمخاطر التي يحملها كل منها. نظام الطلاء سمك نموذجي حيث يناسب نقطة المراقبة زنك ثلاثي التكافؤ (Cr3) 5 إلى 10 ميكرون المقصورة، وتقليم ومسامير قوس بأقل تكلفة؛ يظهر الصدأ الأحمر مبكرًا في رذاذ الملح الزنك والنيكل 8 إلى 12 ميكرون الجزء السفلي من الجسم، والمفاصل المجاورة للهيكل التحكم في الحمام لا يزال الخبز مطلوبًا فوق الفئة 10.9 رقائق الزنك (رقائقي) 8 إلى 12 ميكرون فئة 10.9 و12.9، وصلات عالية التآكل سمك يأكل بدل الخيط ويحول تبعثر عزم الدوران الفوسفات بالإضافة إلى النفط 2 إلى 8 ميكرون براغي تشكيل الخيوط، الأجزاء التي تحتاج إلى الاحتفاظ بالزيت ليس حاجز تآكل قائم بذاته أكسيد أسود أقل من 1 ميكرون الأجزاء الداخلية مزيتة في المناطق الجافة لا توجد حماية ذات معنى من رذاذ الملح طلاء النحاس 3 إلى 8 ميكرون ترصيع اللحام التي تحتاج إلى اتصال عند الإسقاط ليس طلاء للتآكل. يحتاج إلى الانتهاء من المصب بالنسبة لفئة الملكية 10.9 وما فوق، يعد الطلاء الكهربائي موضوعًا للتحكم في العملية وليس اختيارًا تجميليًا. يتعامل معيار ISO 4042 مع التقصف الهيدروجيني باعتباره شيئًا يجب أن تديره عملية الطلاء، والحد الأدنى المكتوب عادةً في مستندات الشراء هو صلابة تبلغ 320 فولتًا عاليًا أو أعلى. حزمة التحكم المعتادة عبارة عن نافذة خبز محددة بعد الطلاء، غالبًا ما تكون من 200 إلى 230 درجة مئوية لمدة 4 ساعات أو أكثر بموجب توجيهات ASTM B850، بالإضافة إلى التحقق من العملية وفقًا لمعيار ASTM F1940 بحيث يتم إثبات خط الطلاء بدلاً من فرز الأجزاء النهائية بحثًا عن الشقوق. 320 جهد عالي مستوى الصلابة حيث يصبح التحكم في التقصف خطوة عملية موثقة 8 إلى 12 ميكرون مجموعة رقائق الزنك النموذجية التي لا تزال تناسب بدل خيط 6 جرام 200 إلى 230 درجة مئوية نطاق الخبز بعد الطبق المشترك لأجزاء الصنف 10.9 و12.9 الطلاء الكهربائي بالزنك والزنك والنيكل رفيع بما يكفي لتثبيت الخيط القياسي عند تخطيط البدل على الرسم. خطر التقصف موجود في الفئة 10.9 وما فوق، لذا تصبح سجلات الخبز عنصر إصدار. طلاء الدفعة متاح على نطاق واسع، مما يقلل من المهلة الزمنية للكميات الصغيرة. يظل تبعثر عزم الدوران قابلاً للتنبؤ به عند تحديد التشحيم. طلاء رقائق الزنك (رقائقي). لا توجد خطوة طلاء كهربائي، لذلك يتم إزالة خطر التقصف الناتج عن الطلاء. أداء أعلى لرش الملح بسماكة مماثلة. سمك الطلاء يغير ملاءمة الخيط؛ يجب أن يوضح الرسم حدود خيط الطلاء المسبق. يعوق عدد أقل من خطوط الطلاء العملية، لذا تحتاج السعة إلى تأكيد في RFQ. مثبتات اللحام تقع خارج هذه المقارنة. يتم اختيار مسمار اللحام المطلي بالنحاس من أجل الاتصال الكهربائي وجودة اللحام المتسقة عند الإسقاط، وليس للحماية من التآكل، وبالتالي فإن السطح المكشوف لا يزال بحاجة إلى تشطيب نهائي. مسمار لحام كامل الخيط مطلي بالنحاس مسمار لحام كامل الخيط مع طلاء نحاسي للاتصال الكهربائي واللحام المتسق، وطرف إشعال، وأحجام مترية؛ قد لا تزال هناك حاجة إلى التشطيب النهائي. عرض المنتج → التفاوتات الأبعاد: الميزات الثلاثة التي تفشل أولاً يتم رفض البراغي المخصصة على الكتف أو القطر التجريبي، وعلى موضع اللسان أو الثقب بالنسبة للمحور، وعلى نفاد الخيط إلى الكتف؛ عادةً ما يكون الخيط نفسه هو أفضل ميزة يمكن التحكم فيها من الجزء. ثلاث عادات في الرسم تزيل معظم هذه المخاطر. اذكر درجة المنتج ISO 4759-1 A لميزات السيقان المهمة بحيث يكون جدول التسامح واضحًا. استخدم مخطط مرجعي يطابق كيفية وضع الجزء في التركيب، وليس كيفية رسمه. وحدد الجريان بدلاً من التركيز حيثما تسمح الوظيفة بذلك، لأن الجريان يمكن قياسه على خط قياس الإنتاج. تنتمي المعالجة الحرارية وترتيب التصنيع أيضًا إلى الرسم. يمكن أن يتحرك المسمار المكربن ​​أو المقوى بالحث بعد التبريد، لذلك غالبًا ما يتم طحن الأقطار الحرجة بعد التصلب؛ عندما لا يتم ذكر هذا التسلسل، تمر الأجزاء الأولى وتنجرف أجزاء الإنتاج. مثال توضيحي. كتف متدرج محدد من 7.98 إلى 7.99 ملم يعمل في تجويف قوس من 8.05 إلى 8.07 ملم يترك 0.06 إلى 0.09 ملم من الخلوص القطري. افتح التجويف إلى 8.12 ملم لتسهيل التجميع ويرتفع الخلوص إلى 0.13 إلى 0.14 ملم، ويميل الدعامة تحت الحمل، ويتم إلقاء اللوم على أداة التثبيت بسبب التسامح الذي لم يكن السبب على الإطلاق. قاعدة القياس: إن التسامح لا يمكن الاعتماد عليه إلا بقدر عدم اليقين الموجود تحته. توجد قواعد القرار ISO 14253-1 لأن نطاقًا يبلغ 0.02 مم يتم قياسه بمقياس يقع عند 0.01 مم من عدم اليقين سوف يرفض الأجزاء الجيدة ويقبل الأجزاء الهامشية. ضع رقمًا عليه في خطة التحكم: قم بقياس قابلية التكرار وإمكانية التكرار أقل من 10 بالمائة من تسامح الميزة، وهدف قدرة يبلغ 1.33 Cpk على الخصائص الخاصة قبل إصدار الكثير. أي شيء أكثر مرونة يحول نزاعًا الأبعاد إلى نزاع تجاري. خطوة مزدوجة لتحديد موقع الكتف المحوري مسمار محوري دقيق مع كتفين لتحديد الموقع للمحاذاة ونقل الحمل، ورأس سداسي، وخيوط مترية؛ مناسبة لبرامج السيارات ذات الخصائص الخاصة التي يمكن التحكم فيها. عرض المنتج → إنتاج OEM: PPAP وإمكانية التتبع والتحكم في التغيير في برنامج IATF 16949:2016، يتم إصدار برغي مخصص من خلال PPAP في الإصدار الرابع من AIAG مع 18 عنصرًا، والعنصر الذي غالبًا ما يمنع الموافقة ليس تقرير الأبعاد ولكن التحكم في عملية الطلاء وسجل التغيير. قم بمراجعة الرسم ووضع علامة على كل خاصية خاصة، ثم الاتفاق على الميزات التي تحتاج إلى دراسات القدرة بدلاً من الفحص. قم ببناء الأدوات وتقديم الأجزاء الأولى بتخطيط كامل الأبعاد، بما في ذلك حالة الطلاء. تأهيل خط الطلاء: توزيع السُمك، وسجلات الخبز، والتحقق من العملية للأجزاء ذات القوة الأعلى. قم بإجراء دراسات القياس وتأكد من أن نظام القياس يمكنه فصل الأجزاء الجيدة عن الأجزاء السيئة في كل ميزة مهمة. أرسل حزمة PPAP وقم بتشغيلها بمعدل، ثم قم بقفل العملية بخطة تحكم تحدد كل خاصية خاصة. حافظ على التحكم في التغيير بشكل مباشر، لأن خط الطلاء الجديد أو أداة العنوان الجديدة أو القالب المعاد شحذه يعد بمثابة حدث إعلام، وليس تفاصيل داخلية. يجب على المشتري أن يرى فعليًا ستة عناصر في الحزمة: إمكانية تتبع كمية الحرارة ومجموعة الطلاء، وموافقة مقاول الطلاء من الباطن، وسجلات الوقت ودرجة الحرارة للخبز، وشهادات المواد ذات الخواص الميكانيكية، وتقارير أول وأخير، والتزام تخطيط سنوي. إن مراقبة الجودة التي تبدأ من تحليل المواد الخام إلى اختبار الخصائص الميكانيكية النهائية هي ما يجعل هذه السجلات ذات مصداقية وليست تزيينية - تفاصيل العملية موجودة على صفحة القدرات والجودة . التكلفة والمدة الزمنية: الكتل الثلاث التي يضيفها المسمار المخصص يحمل المسمار المخصص ثلاث كتل تكلفة لا تحتوي عليها أجزاء الكتالوج: أدوات الرأس أو الساق، والحد الأدنى من دفعة الطلاء، والوقت الهندسي لتأهيل الجزء وتوثيقه. اطلب منهم بشكل منفصل في الاقتباس. يخفي سعر القطعة الواحدة ما إذا كان يتم استهلاك الأدوات مرتين، وما إذا كان يتم تسعير الطلاء على أساس الحد الأدنى للدفعة أو الاستخدام الفعلي، وما إذا كانت ساعات التحقق من الصحة قد تم تضمينها على الإطلاق. اسأل أيضًا عن حجم الدفعة الذي يمكن أن يستوعبه خط الطلاء، نظرًا لأن طلب 5000 قطعة وطلب 50000 قطعة غالبًا ما يحمل اقتصاديات مختلفة لكل وحدة حتى عندما تكون تكلفة العنوان متطابقة. عادةً ما يدفع أحد قرارات التصميم تكاليفه: يؤدي دمج المسمار والحلقة السائبة في مجموعة متكاملة إلى إزالة خطأ الاختيار ورقم الجزء وخط المخزون في نفس الوقت. مسمار برأس سداسي أسود مع غسالة مسطحة مدمجة مسمار سداسي من قطعة واحدة مزود بحلقة مسطحة مجعدة تعمل على تقليل فقدان الأجزاء وخطوات التجميع، وهو متوفر بالمقاسات المترية M3–M24 والدرجات 8.8/10.9. عرض المنتج → الأسئلة التي تقرر إصدار المسمار المخصص ما هي المعالجة السطحية التي تناسب برغي الهيكل من الفئة 10.9؟ رقائق الزنك من 8 إلى 12 ميكرون، أو الطلاء الكهربائي بالزنك والنيكل مع الخبز الموثق. تبدأ كلتا الإجابتين من عدد ساعات قبول ISO 9227 المعلن ومتطلبات عزم الدوران المعلنة؛ اسم الطلاء وحده ليس مواصفات. ما هو تسامح الخيط الذي يجب أن يظهر على الرسم؟ 6 جرام للخيوط الخارجية وفقًا للمواصفة ISO 965-2، صالحة بعد الطلاء. تحدد المواصفة القياسية ISO 4042 كيفية امتصاص سمك الطلاء ضمن هذا التسامح، والنتيجة العملية هي أن الجزء المطلي يجب أن يظل يجتاز مقاييس GO وNO-GO. ما مقدار الأدلة التي تثبت أن العملية تحت السيطرة؟ يكفي لإظهار قدرة أعلى من 1.33 Cpk على خصائص خاصة، يتم قياسها بمقياس تقل قابليته للتكرار والتكرار عن 10 بالمائة من تسامح الميزة. دراسة مكونة من 30 قطعة تثبت قطعة واحدة؛ تثبت خطة التحكم والتخطيط السنوي هذه العملية. متى يكلف المسمار المخصص أكثر مما يوفره؟ عندما تكون الميزة المخصصة تجميلية. يضيف شكل الرأس المخصص الأدوات والفحص دون تغيير أداء المفصل، في حين أن الكتف أو الحافة أو علامة تحديد الموقع المخصصة عادةً ما تزيل الدعامة أو الغسالة أو خطوة التجميع - وهذا هو المكان الذي تعيش فيه حالة التكلفة. بالنسبة للرسومات التي تحتاج إلى رأي ثانٍ قبل قطع الأدوات، فإن أسرع طريق هو المراجعة الفنية مع فريق التصنيع بدلاً من مقارنة الأسعار؛ تبدأ من صفحة الاتصال وأرسل الرسم بحالته المطلية. .custom-car-screw-fasteners{ --ccsf-accent:#0e47a1; --ccsf-accent-deep:#0a3576; --ccsf-accent-bg:#e9eff9; --ccsf-accent-text:#0a3576; --ccsf-text:#1a1a1a; --ccsf-muted:#595959; --ccsf-line:#c9d3e2; --ccsf-zebra:#f4f7fc; --ccsf-dark-bg:#0c1b30; --ccsf-dark-text:#eaf1fb; color:var(--ccsf-text); background:#ffffff; font-size:16px; line-height:1.9; padding:4px 0 8px 0; counter-reset:ccsf-sec;}.custom-car-screw-fasteners .article-section{padding:0;}.custom-car-screw-fasteners h2{ font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px !important; color:var(--ccsf-accent-deep); line-height:1.6; margin-top:56px; padding-top:16px; border-top:2px solid var(--ccsf-accent); letter-spacing:0.2px; counter-increment:ccsf-sec;}.custom-car-screw-fasteners h2::before{ content:"0" counter(ccsf-sec); display:block; font-size:14px; line-height:2; letter-spacing:4px; color:var(--ccsf-muted); font-weight:bold; margin-bottom:2px;}.custom-car-screw-fasteners h3{ font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; color:var(--ccsf-accent-deep); line-height:1.9; margin-top:26px; padding-left:12px; border-left:4px solid var(--ccsf-accent);}.custom-car-screw-fasteners p{ font-size:16px !important; margin-bottom:12px; color:var(--ccsf-text); line-height:1.9;}.custom-car-screw-fasteners p.ccsf-lead{ font-size:18px !important; line-height:1.8; color:var(--ccsf-accent-text); font-weight:bold; padding-bottom:18px; border-bottom:3px solid var(--ccsf-accent); margin-bottom:22px;}.custom-car-screw-fasteners ul{ margin-bottom:12px; list-style-type:disc; list-style-position:inside; padding-left:0; margin-top:0;}.custom-car-screw-fasteners ol{ margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0; margin-top:0;}.custom-car-screw-fasteners li{ list-style:inherit; font-size:16px; margin-bottom:6px; color:var(--ccsf-text); line-height:1.9;}.custom-car-screw-fasteners a{ color:var(--ccsf-accent); text-decoration:none; border-bottom:1px solid #a8bcdd; font-weight:bold; transition:color 0.2s ease, border-color 0.2s ease;}.custom-car-screw-fasteners a:hover{ color:#08265a; border-bottom-color:#08265a;}.custom-car-screw-fasteners a[data-product-card="true"]{ display:block; margin:24px 0; padding:16px 20px; background:var(--ccsf-accent-bg); color:var(--ccsf-accent-text); border:1px solid var(--ccsf-line); border-left:6px solid var(--ccsf-accent); border-radius:4px; text-decoration:none; box-shadow:0 2px 6px #dde5f1; transition:box-shadow 0.2s ease, background 0.2s ease;}.custom-car-screw-fasteners a[data-product-card="true"]:hover{ background:#dfe8f7; color:var(--ccsf-accent-text); box-shadow:0 4px 12px #c3d1e8; border-bottom-color:var(--ccsf-line);}.custom-car-screw-fasteners a[data-product-card="true"]::before{ content:"Product reference"; display:block; font-size:14px; line-height:2; letter-spacing:2px; text-transform:uppercase; color:var(--ccsf-muted); font-weight:bold;}.custom-car-screw-fasteners a[data-product-card="true"]::after{ content:"Open the specification page"; display:block; font-size:16px; line-height:1.9; color:var(--ccsf-accent-text); font-weight:bold;}.custom-car-screw-fasteners .ccsf-definition{ background:var(--ccsf-dark-bg); color:var(--ccsf-dark-text); padding:22px 24px; margin:22px 0; border-radius:6px; border-left:6px solid var(--ccsf-accent); box-shadow:0 4px 14px #cdd8e8;}.custom-car-screw-fasteners .ccsf-definition p{ color:var(--ccsf-dark-text); font-size:16px !important; line-height:1.9; margin-bottom:0;}.custom-car-screw-fasteners .ccsf-definition strong{ color:#ffffff; letter-spacing:1px; text-transform:uppercase; font-size:14px;}.custom-car-screw-fasteners .ccsf-pull{ background:linear-gradient(135deg,#12408c,#0a1f3d); color:#f2f6fd; padding:26px 24px; margin:26px 0; border-radius:6px; box-shadow:0 6px 18px #d3dcea;}.custom-car-screw-fasteners .ccsf-pull span{ display:block; font-size:19px; line-height:1.8; color:#f2f6fd; letter-spacing:0.1px;}.custom-car-screw-fasteners .ccsf-pull strong{ color:#ffffff;}.custom-car-screw-fasteners .ccsf-metrics{ display:flex; flex-wrap:wrap; gap:12px; margin:24px 0;}.custom-car-screw-fasteners .ccsf-metric{ flex:1 1 160px; background:var(--ccsf-accent-bg); border:1px solid var(--ccsf-line); border-top:4px solid var(--ccsf-accent); border-radius:4px; padding:14px 16px;}.custom-car-screw-fasteners .ccsf-metric strong{ display:block; font-size:20px; line-height:1.6; color:var(--ccsf-accent-text); font-variant-numeric:tabular-nums; letter-spacing:-0.2px;}.custom-car-screw-fasteners .ccsf-metric span{ display:block; font-size:14px; line-height:2; color:#333333;}.custom-car-screw-fasteners .ccsf-compare{ display:grid; grid-template-columns:1fr 1fr; gap:16px; margin:24px 0;}.custom-car-screw-fasteners .ccsf-compare-col{ border:1px solid var(--ccsf-line); border-radius:6px; padding:18px 18px 8px 18px; background:#f6f8fc;}.custom-car-screw-fasteners .ccsf-compare-col h3{ margin-top:0; border-left:0; padding-left:0; font-size:16px; line-height:1.9; color:var(--ccsf-accent-text);}.custom-car-screw-fasteners .ccsf-col-a{ background:#eef3fb; border-top:4px solid var(--ccsf-accent);}.custom-car-screw-fasteners .ccsf-col-b{ background:#f3f5f8; border-top:4px solid #6b7785;}.custom-car-screw-fasteners .ccsf-compare-col li{ font-size:16px; line-height:1.9; color:#1a1a1a;}.custom-car-screw-fasteners ul.ccsf-steps{ list-style-type:none; padding-left:0; margin:24px 0; counter-reset:ccsf-step;}.custom-car-screw-fasteners ul.ccsf-steps li{ position:relative; padding-left:42px; margin-bottom:16px; counter-increment:ccsf-step; list-style-type:none; border-left:0;}.custom-car-screw-fasteners ul.ccsf-steps li::before{ content:counter(ccsf-step); position:absolute; left:0; top:5px; width:26px; height:26px; display:flex; align-items:center; justify-content:center; border-radius:50%; background:var(--ccsf-accent); color:#ffffff; font-size:14px; font-weight:bold;}.custom-car-screw-fasteners .ccsf-tablewrap{ overflow-x:auto; margin:18px 0 22px;}.custom-car-screw-fasteners .article-section table{ display:table!important; width:100%; border-collapse:collapse; margin:0; font-size:14px; line-height:2; background:#ffffff;}.custom-car-screw-fasteners .article-section thead{display:table-header-group!important;}.custom-car-screw-fasteners .article-section tbody{display:table-row-group!important;}.custom-car-screw-fasteners .article-section tr{display:table-row!important;}.custom-car-screw-fasteners .article-section th{ display:table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; color:var(--ccsf-accent-text); background:var(--ccsf-accent-bg); text-align:left; font-size:14px; line-height:2;}.custom-car-screw-fasteners .article-section td{ display:table-cell!important; border:1px solid #cccccc; padding:8px; color:var(--ccsf-text); font-size:14px; line-height:2; vertical-align:top;}.custom-car-screw-fasteners caption{ caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; text-align:left; line-height:1.9;}.custom-car-screw-fasteners .article-section tr:nth-child(even) td{ background:var(--ccsf-zebra); color:var(--ccsf-text);}.custom-car-screw-fasteners .article-section tr:first-child td{ background:var(--ccsf-accent); color:#ffffff; font-weight:bold; letter-spacing:0.3px;}.custom-car-screw-fasteners .article-section td:first-child{ font-weight:bold; border-left:4px solid var(--ccsf-accent);}.custom-car-screw-fasteners .article-section tr:not(:first-child):hover td{ background:#e4ecf9; color:var(--ccsf-text); transition:background 0.2s ease;}@media (max-width:768px){ .custom-car-screw-fasteners h2{font-size:20px;line-height:1.6;margin-top:44px;} .custom-car-screw-fasteners p.ccsf-lead{font-size:17px !important;line-height:1.8;} .custom-car-screw-fasteners .ccsf-compare{grid-template-columns:1fr;} .custom-car-screw-fasteners .ccsf-metrics{flex-direction:column;} .custom-car-screw-fasteners .ccsf-pull span{font-size:17px;line-height:1.8;} .custom-car-screw-fasteners ul.ccsf-steps li{padding-left:36px;} .custom-car-screw-fasteners .article-section table{font-size:14px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

يتم إنشاء حزمة بطارية الجر حول عدة مئات من الوصلات الملولبة، وكل واحدة منها عبارة عن وصلة هيكلية، وواجهة مانعة للتسرب، وسجل إمكانية التتبع في نفس الوقت. تعمل برامج المركبات الكهربائية على تجميد مواصفات أدوات التثبيت قبل مواصفات الجسم باللون الأبيض لأن المتطلبات تأتي من فئة IP الخاصة بالحزمة وملف الاهتزاز الخاص بها وعلبة الأمان ذات الجهد العالي، وليس من رسم ميكانيكي عام. منذ عام 1995 أصل التصنيع لشركة شركة تشجيانغشيني لتكنولوجيا السيارات المحدودة IATF 16949:2016 شهادة نظام إدارة الجودة التي يحتفظ بها المصنع ايزو 898-1 فئات الخصائص 8.8 و10.9 و12.9 للبراغي الفولاذية IP6K9K فئة الحماية من نفاثات الضغط العالي المحددة في ISO 20653 القرارات الأربعة التي تحرك البرنامج فعليًا هي هندسة الختم، والاحتفاظ بحمل المشبك، وتحديد موضع المفصل في الجسم باللون الأبيض، ودليل الدفعة الذي يوقعه المشتري قبل شحنة الإنتاج الأولى. كيف تختلف متطلبات تثبيت السيارة الكهربائية عن مركبات الاحتراق يتم تحديد مثبتات EV بثلاثة أحمال لا تجمعها مركبات الاحتراق: حاوية محكمة الغلق عالية الجهد، وحقيبة يمكن أن تزن عدة مئات من الكيلوجرامات، وهيكل جسم يمزج بين الألومنيوم والمثبتات الفولاذية. على منصة الاحتراق، تكون معظم بيانات التثبيت ميكانيكية: حجم الخيط، فئة الخاصية، الطلاء. على منصة EV، تكون البيانات هي نقطة البداية فقط. تضيف الحزمة حالة السلامة الكهربائية، وفئة الحماية، وعدد الدورات الحرارية، وكل منها يحول جزءًا قياسيًا إلى واجهة نظام تم التحقق منها. التعريف: إن أداة التثبيت من فئة التغليف عبارة عن وصلة ملولبة أو ملحومة يتم تحديد وضع فشلها في الرسم، ويتم التحقق من صحة حمل المشبك الخاص بها مقابل نافذة عزم الدوران المشدودة، ويمكن تتبع مجموعة الإنتاج الخاصة بها إلى الرقم التسلسلي للعبوة. ينتمي الختم إلى المفصل، وليس إلى الحشية: يعتبر تجويف الخيط مسارًا مفتوحًا ما لم يكن الجوز مغلقًا أو اللحام مستمرًا. يعتبر حمل المشبك متغيرًا للسلامة: ترتفع مقاومة التلامس عند طرف الوحدة النمطية أو شريط التوصيل بمجرد فقدان التحميل المسبق. يؤدي مزيج المواد إلى حدوث الضرر: يشكل المثبت الفولاذي الموجود في غلاف من الألومنيوم زوجًا كلفانيًا ويضيف معدلي توسع مختلفين إلى نفس المفصل. تثبيت حزمة البطارية: الختم، حمل المشبك وفئة الحماية يحمل قفل حزمة البطارية تصنيف IP الخاص بالحزمة أو يكسرها، لذلك يجب أن يكون الختم مدمجًا في هندسة المفصل بدلاً من إضافته حوله. الجواب العملي هو الهندسة المغلقة. تحافظ الصواميل العمياء والمغلقة على التجويف مغلقًا على الجانب البعيد من اللوحة، بينما تغلق إصدارات اللحام الموضعي النهاية وتنشر تيار اللحام في جزء واحد. عندما يكون العلبة مصنوعة من الألومنيوم، تحل استمرارية اللحام محل ضغط الحشية كختم أساسي، ويصبح الجوز جزءًا من جدار العلبة بدلاً من تركيبه فوقه. الجدول 1. متطلبات التثبيت داخل حزمة بطارية الجر وطريق التحقق المستخدم لكل منها. المتطلبات ما يجب على المشترك تقديمه طريق التحقق الختم هندسة الجوز المغلقة أو اللحام المستمر، وبالتالي فإن تجويف الخيط ليس مسارًا مفتوحًا اختبار IP على مستوى العبوة وفقًا للمعيار ISO 20653، واختبار تسرب الهيليوم تحميل المشبك نافذة عزم الدوران مشتقة من حساب VDI 2230 Part 1 وتم تأكيدها في الكمية التي تم تسليمها اختبار شد عزم الدوران ISO 16047، مراجعة عزم الدوران المتبقي الاهتزاز عنصر عزم الدوران السائد أو لاصق الخيط حيث لا يمكن إعادة ربط المفصل الاهتزاز sequence in UN ECE R100 Part II التآكل رقائق الزنك أو طلاء الزنك والنيكل مع معامل احتكاك يمكن التحكم فيه اختبار التآكل الدوري، فحص معامل الاحتكاك ركوب الدراجات الحرارية الاحتفاظ بالتحميل المسبق من -40 درجة مئوية إلى 85 درجة مئوية دون ارتخاء في غلاف الألومنيوم تسلسل الصدمة الحرارية في UN ECE R100 الجزء الثاني عائلة صامولة الختم هي التي تجتمع فيها هذه المتطلبات في جزء واحد: صامولة مغلقة ذات حواف مع علامة تبويب تحديد موضع تضع نفسها، وتغلق التجويف وتقبل وصلة لحام أو وصلة ملولبة في نفس العملية. صامولة مقاومة للماء ذات حواف مغلقة ومغلقة لحزم البطاريات صامولة محكمة الغلق مثبتة من جانب واحد مع رأس ذو حواف وبرميل مغلق الطرف للتوصيلات الملولبة المقاومة للماء في حاويات حزمة بطاريات EV. عرض المنتج → يتم التحقق من صحة الحزمة على رأس اختبار المكونات. يتطلب GB 38031-2020 تحذيرًا من الحدث الحراري قبل أن يؤدي الانتشار إلى حدوث خطر في مقصورة الركاب، وأي مفصل يرتخي داخل العلبة يعمل ضد هذا المطلب قبل فترة طويلة من رؤيته لجهاز الاختبار. مفاصل الجسم والمقعد والعجلات في تجميع السيارة خارج العبوة، تنقسم مجموعة EV إلى وصلات ملحومة مصنوعة من الجسم باللون الأبيض ومفاصل ملولبة يتم تصنيعها عند التجميع النهائي، ويحتاج الاثنان إلى عائلات تثبيت مختلفة ورسومات مختلفة. وصلات ملحومة باللون الأبيض تحمل صواميل اللحام المسقطة وفواصل اللحام علامات تحديد موقع خاصة بها، لذا فإن الجزء يضع نفسه قبل دورة اللحام. تحدد فواصل اللحام المربعة والدائرية ارتفاعًا متزايدًا لإطارات المقاعد وأقواس الجسم؛ إن تفاوت طولها يحدد الفجوة عند التجميع النهائي، وليس عند الترباس. يتم التحقق من جودة اللحام عن طريق الدفع للخارج أو عزم الدوران حتى الفشل على الكوبونات المأخوذة من نفس إعداد اللحام المستخدم في الإنتاج. وصلات مترابطة في التجميع النهائي يوفر القفص والصواميل العائمة تعويمًا نصف قطري يمتص تحمل الختم المتراكم، لذلك يتم تعشيق المسمار بسرعة الخط دون توسيع. تقوم البراغي السداسية المزودة بغسالة مسطحة مدمجة بإزالة الجزء السائب من المحطة وتحافظ على تكرار احتكاك وجه المحمل. صواميل العجلات هي عائلة منفصلة: نوع غطاء من قطعة واحدة أو مقعد مستدق مفتوح النهاية، مع زاوية المقعد وعزم الدوران الذي تحدده الشركة المصنعة للسيارة. تضيف هياكل المقاعد حالة ثالثة. تستخدم إطارات المقاعد صواميل اللحام والأكمام المباعدة وصواميل العمود المفصلي حيث يجب أن يضع المفصل جزءًا متحركًا ويحتفظ بخلوص تشغيل محدد بعد التجميع، ولهذا السبب تكون مثبتات المقعد عادةً أجزاء غير قياسية ذات تسطيح محدد ووجه تثبيت محدد. فاصل اللحام المربع لجسم السيارة وتجميعات المقاعد فاصل مربع قابل للحام مزود بفتحة خلوص مركزية تحدد موقفًا محددًا ويقاوم الدوران أثناء التشديد في مجموعات بناء الجسم والمقعد. عرض المنتج → يستحق تثبيت العجلة ملاحظته الخاصة: يجب أن تتحمل صامولة العجلة الإزالة المتكررة دون فقدان هندسة المقعد، كما يجب أن تحافظ الصامولة من نوع الغطاء أيضًا على طرف المسمار والخيط محميين من التعرض للطريق. اختيارات المواد والطلاء التي تحدد الحياة الميدانية إن وصلة EV الافتراضية عبارة عن أداة تثبيت فولاذية في غلاف من الألومنيوم، مما يجعل اختيار الطلاء قرارًا للتآكل وليس اختيارًا نهائيًا. في هذا الزوج، يكون الألومنيوم هو الأنود، لذلك يتآكل الغلاف أولاً ويظهر العطل على شكل رواسب بيضاء ومفصل مفكك بدلاً من مسمار صدئ. السحابات الفولاذية المطلية تحد من الفرق المحتمل. تزيد أدوات التثبيت غير القابلة للصدأ الأمر سوءًا، لأن الفولاذ المقاوم للصدأ كاثودي بالنسبة للألمنيوم ويدفع حمل التآكل بالكامل إلى الهيكل. الجدول 2. أنظمة الطلاء المستخدمة في مسامير وصواميل السيارات، مع نوع المفصل الذي يناسب كل منها والمخاطر التي يجب التحكم فيها. نظام الطلاء قياسي أفضل ملاءمة خطر للسيطرة رقاقة الزنك ايزو 10683 أغلفة من الألومنيوم، برامج خالية من Cr(VI). يتغير معامل الاحتكاك مع مواد التشحيم. تأكيد عن طريق اختبار عزم الدوران التوتر مطلي بالنيكل والزنك ايزو 4042 ارتفاع الطلب على التآكل عند سمك يمكن التحكم فيه تقصف الهيدروجين فوق الفئة 10.9؛ التحقق من ISO 15330 غير القابل للصدأ A2 و A4 آيزو 3506-1، آيزو 3506-2 تقليم داخلي ومفاصل منخفضة التحميل كاثودي للألمنيوم؛ يتآكل السكن حيث تكون العزلة ضعيفة الفوسفات والنفط لم يتم المطالبة بمعيار طلاء المفاصل الداخلية الجافة فقط لا توجد حماية في التعرض للرطوبة أو الملح التقصف الهيدروجيني هو الفخ الثاني. يمكن للمثبتات المطلية بالكهرباء من الصنف 10.9 و12.9 أن تمتص الهيدروجين أثناء التخليل والطلاء، ويظهر الفشل بعد أيام من التجميع عند أحمال أقل من حمل الإثبات. تحدد المواصفة القياسية ISO 15330 اختبار التحميل المسبق للكشف عنه، في حين أن الخبز ورقائق الزنك أو الطلاء الميكانيكي هي الطرق المعتادة للخروج. مسمار برأس سداسي أسود مع غسالة مسطحة مدمجة مسمار سداسي من قطعة واحدة وغسالة مقيدة توزع حمل المشبك وتقطع التعامل مع الأجزاء السائبة؛ تضيف المعالجة السطحية السوداء حاجزًا مقاومًا للتآكل. عرض المنتج → التحكم في الاحتكاك هو ما يجعل نافذة عزم الدوران صالحة. القاعدة الهندسية الأساسية هي أن الاحتكاك تحت الرأس يأخذ ما يقرب من 50 بالمائة من عزم الدوران المطبق واحتكاك الخيط حوالي 40 بالمائة، مما يترك حوالي 10 بالمائة ليصبح حمل مشبك، لذا فإن تغيير الطلاء يغير التحميل المسبق المسلم حتى عندما لا يتغير عزم السحب. ما هي عمليات تدقيق برنامج الحزمة قبل الموافقة على الكثير تتم الموافقة على مورد مثبتات المركبات الكهربائية من حيث التحكم في العمليات وإمكانية تتبع الدفعة، وليس من خلال الشهادة وحدها. يحدد IATF 16949:2016 إطار العمل: APQP للتطوير، وPPAP لملف الموافقة، وMSA وSPC لبيانات القياس والعملية التي تكمن وراءه. Zhejiangxinye Automobile Technology Co., Ltd. تحمل تلك الشهادة وتتحكم في التسلسل بدءًا من تحليل المواد الخام وحتى اختبار الخصائص الميكانيكية النهائية، وهو الحد الأدنى الذي سيفحصه برنامج التغليف في الموقع. ما هي كمية الحرارة الموجودة في أي شحنة، وهل يمكن تتبعها من الرقم التسلسلي للحزمة؟ هل نافذة عزم الدوران مدعومة باختبار شد عزم الدوران وفقًا للمعيار ISO 16047 على الطلاء ومواد التشحيم التي تم تسليمها؟ هل يتم التحقق من صحة صواميل اللحام عن طريق الدفع للخارج أو عزم الدوران حتى الفشل على نفس إعداد اللحام المسقط المستخدم في الإنتاج المتسلسل؟ هل تقرير التآكل دوري وليس رقم رش ملح واحد مأخوذ من عينة التطوير؟ فحص المشتري: اطلب عملية مراقبة الجودة المستندات التي تكمن وراء الشهادة، وليس الشهادة نفسها. إن ملف PPAP الذي يذكر معامل الاحتكاك، وإعدادات اللحام، وكمية الحرارة يستحق أكثر من صفحة من نتائج الاختبار دون أصل يمكن تتبعه. ما الذي يجب وضعه على الرسم قبل الإصدار؟ رسم جاهز للتحرير لمثبت EV يحمل ثمانية عناصر، وكل عنصر مفقود ينقل المخاطر إلى خط التجميع. فئة الخاصية وفقًا لمعيار ISO 898-1 للمسمار وفئة الصمولة المطابقة وفقًا لمعيار ISO 898-2، بقصد التصميم المتمثل في فشل الحمل الزائد في الترباس بدلاً من تجريد الخيط. تحمل الخيط، بالإضافة إلى هندسة إسقاط اللحام وموضع علامة التبويب لصواميل اللحام وفواصل اللحام. نظام الطلاء بمعياره ونطاق سمكه ونافذة معامل الاحتكاك. متطلبات الختم مكتوبة كنتيجة اختبار: فئة IP وفقًا لمعيار ISO 20653 بالإضافة إلى معدل تسرب مقبول. تشديد نطاق عزم الدوران مع أساس حسابه، عادة VDI 2230 الجزء 1. التحكم في التقصف الهيدروجيني للفئة 10.9 وما فوق، بطريقة الاختبار المحددة. درجة شهادة المواد ومتطلبات وضع علامة على الجزء أو العبوة. اختبارات التحقق من الصحة مع حجم العينة ومعايير القبول، يتم الاتفاق عليها قبل بدء الأدوات. تكلفة التثبيت هي حصة صغيرة من فاتورة المواد؛ إن وصلة العلبة غير المغلقة التي تفشل في اختبار التسرب في نهاية الخط ليست كذلك. حدد النتيجة المشتركة، ثم دع هندسة الأجزاء تتبعها. الأسئلة التي يطرحها المشترون قبل إصدار رسم التثبيت ما هو عزم الدوران الذي يجب أن يستخدمه غطاء حزمة البطارية؟ لا يوجد شخصية عالمية. يتبع عزم الدوران حجم الخيط ومعامل الاحتكاك والتحميل المسبق الذي تحتاجه المفصلة؛ يقدم الجزء الأول من VDI 2230 مسار الحساب ويؤكد المعيار ISO 16047 العلاقة الحقيقية بين عزم الدوران والشد في الدفعة المسلمة. يحتاج الموردان اللذان يستخدمان مواد تشحيم مختلفة إلى نوافذ عزم دوران مختلفة لمسمار مماثل. هل هناك حاجة إلى صواميل عزم الدوران السائدة داخل العبوة؟ ليس في كل موقف. استخدمها حيث لا يمكن إعادة ربط الوصلة وحيثما يكون التدوير الحراري مرتفعًا، مثل إطارات الوحدات ووصلات قضبان التوصيل. تحدد المواصفة ISO 7040 وISO 7042 نمطين سائدين من صواميل عزم الدوران؛ يحمل النمط الثاني حمولة إثبات أعلى ويناسب فئات البراغي الأعلى. كيف تختلف صواميل اللحام وصواميل التثبيت في تجميع الجسم؟ يتم ربط صواميل اللحام باللحام المسقط وتناسب هياكل الفولاذ والألمنيوم التي تقبل دورة اللحام. يتم ضغط صواميل التثبيت على صفائح وتناسب الألواح المصنوعة من الألومنيوم والألواح المطلية حيث قد يؤدي اللحام إلى إتلاف السطح أو المعالجة الحرارية. ما هي المستندات التي يجب أن تسافر مع مجموعة تثبيت حزمة البطارية؟ شهادة المواد EN 10204 3.1 على الأقل، وتقرير الأبعاد، وتقرير الخصائص الميكانيكية للمعيارين ISO 898-1 وISO 898-2، وتقرير سمك الطلاء والتآكل، وبيانات معامل الاحتكاك، وإمكانية تتبع كمية الحرارة حتى الشحنة. يوقع برنامج الحزمة على الأدلة، وليس على الأجزاء. الموردون الذين يبقون في البرنامج هم الذين يمكنهم الإجابة على سؤال ساخن من الرقم التسلسلي للحزمة في يوم عمل واحد. .ev-fastener-brief { --evb-accent: #0e47a1; --evb-accent-bg: #0e47a1; --evb-accent-text: #ffffff; --evb-text: #1a1d24; --evb-muted: #5a6270; --evb-tint: #eaf0f9; --evb-tint-text: #0b2f6b; --evb-surface: #f4f6fa; --evb-border: #d5dce8; --evb-dark: #101827; --evb-dark-text: #eef2f9; counter-reset: evb-h2; color: var(--evb-text); background: #ffffff; font-family: "Helvetica Neue", Arial, sans-serif; padding: 8px 0 4px;}.ev-fastener-brief .article-section { padding: 0 0 2px;}.ev-fastener-brief .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; margin-top: 56px; padding-top: 14px; border-top: 1px solid var(--evb-border); color: var(--evb-tint-text); letter-spacing: 0.2px; counter-increment: evb-h2;}.ev-fastener-brief .article-section h2::before { content: counter(evb-h2, decimal-leading-zero); display: inline-block; font-size: 14px; line-height: 2; color: var(--evb-accent-text); background: var(--evb-accent-bg); border-radius: 4px; padding: 0 8px; margin-right: 10px; vertical-align: 2px; letter-spacing: 1px; font-variant-numeric: tabular-nums;}.ev-fastener-brief .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; margin-top: 22px; padding-left: 10px; border-left: 3px solid var(--evb-accent); color: var(--evb-tint-text);}.ev-fastener-brief .article-section p { font-size: 16px !important; margin-bottom: 12px; line-height: 1.9; color: var(--evb-text);}.ev-fastener-brief .article-section .evb-lead { font-size: 18px !important; line-height: 1.8; font-weight: 600; color: var(--evb-tint-text); background: #f8fafd; border-left: 4px solid var(--evb-accent); padding: 6px 14px 6px 16px;}.ev-fastener-brief .article-section .evb-metrics { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 20px;}.ev-fastener-brief .article-section .evb-metric { flex: 1 1 160px; background: var(--evb-surface); border: 1px solid var(--evb-border); border-top: 4px solid var(--evb-accent); border-radius: 6px; padding: 12px 14px;}.ev-fastener-brief .article-section .evb-metric span { display: block; font-size: 20px; line-height: 1.6; font-weight: bold; color: var(--evb-tint-text); letter-spacing: 0.2px; font-variant-numeric: tabular-nums;}.ev-fastener-brief .article-section .evb-metric small { display: block; font-size: 14px; line-height: 2; color: var(--evb-muted);}.ev-fastener-brief .article-section .evb-definition { background: var(--evb-tint); border-left: 6px solid var(--evb-accent); border-radius: 0 8px 8px 0; padding: 16px 18px; margin: 18px 0 22px; color: var(--evb-tint-text);}.ev-fastener-brief .article-section .evb-definition p { font-size: 18px !important; line-height: 1.8; color: var(--evb-tint-text); margin-bottom: 0;}.ev-fastener-brief .article-section .evb-definition strong { color: #08234f;}.ev-fastener-brief .article-section .evb-note { background: var(--evb-dark); color: var(--evb-dark-text); border-radius: 10px; padding: 18px 20px; margin: 20px 0 22px; box-shadow: 0 10px 24px #16233a33;}.ev-fastener-brief .article-section .evb-note p { color: var(--evb-dark-text); margin-bottom: 0;}.ev-fastener-brief .article-section .evb-note strong { color: #ffffff;}.ev-fastener-brief .article-section .evb-note a { color: #cfe0ff; text-decoration: underline;}.ev-fastener-brief .article-section .evb-alert { background: linear-gradient(135deg, #eef3fb, #ffffff); border: 1px solid var(--evb-border); border-top: 5px solid var(--evb-accent); border-radius: 8px; padding: 16px 18px; margin: 20px 0 22px; box-shadow: 0 4px 12px #16233a1a;}.ev-fastener-brief .article-section .evb-alert p { color: var(--evb-text); margin-bottom: 0;}.ev-fastener-brief .article-section .evb-compare { display: grid; grid-template-columns: 1fr 1fr; gap: 16px; margin: 18px 0 22px;}.ev-fastener-brief .article-section .evb-compare > div { background: var(--evb-surface); border: 1px solid var(--evb-border); border-top: 4px solid var(--evb-accent); border-radius: 8px; padding: 14px 16px;}.ev-fastener-brief .article-section .evb-compare h3 { margin-top: 0; border-left: 0; padding-left: 0; color: var(--evb-tint-text);}.ev-fastener-brief .article-section .evb-compare ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside;}.ev-fastener-brief .article-section .evb-compare li { color: var(--evb-text);}.ev-fastener-brief .article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.ev-fastener-brief .article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside;}.ev-fastener-brief .article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px; line-height: 1.9; color: var(--evb-text);}.ev-fastener-brief .article-section ol li { background: var(--evb-surface); border-left: 3px solid var(--evb-accent); border-radius: 0 6px 6px 0; padding: 10px 14px; color: var(--evb-text);}.ev-fastener-brief .article-section table { display: table !important; width: 100%; border-collapse: collapse; margin: 16px 0 22px; background: #ffffff; font-variant-numeric: tabular-nums;}.ev-fastener-brief .article-section thead { display: table-header-group !important;}.ev-fastener-brief .article-section tbody { display: table-row-group !important;}.ev-fastener-brief .article-section tr { display: table-row !important;}.ev-fastener-brief .article-section th { display: table-cell !important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; background: var(--evb-tint); color: var(--evb-tint-text); text-align: left;}.ev-fastener-brief .article-section td { display: table-cell !important; border: 1px solid #cccccc; padding: 8px; color: var(--evb-text); vertical-align: top; transition: background-color 0.2s ease;}.ev-fastener-brief .article-section tr:nth-child(even) td { background: var(--evb-surface); color: var(--evb-text);}.ev-fastener-brief .article-section td:first-child { font-weight: 600; color: var(--evb-tint-text);}.ev-fastener-brief .article-section tr:first-child td { background: var(--evb-accent-bg); color: var(--evb-accent-text); font-weight: bold; letter-spacing: 0.3px;}.ev-fastener-brief .article-section tr:hover td { background: #e3ebf7; color: var(--evb-text);}.ev-fastener-brief .article-section caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080;}.ev-fastener-brief .article-section a { color: #0b3d8f; text-decoration: underline; text-underline-offset: 2px; transition: color 0.2s ease;}.ev-fastener-brief .article-section a:hover { color: #061e4c;}.ev-fastener-brief .article-section a[data-product-card="true"] { display: block; height: 0; margin: 0;}@media (max-width: 768px) { .ev-fastener-brief { padding: 4px 0; } .ev-fastener-brief .article-section h2 { margin-top: 40px; font-size: 22px; } .ev-fastener-brief .article-section .evb-compare { grid-template-columns: 1fr; } .ev-fastener-brief .article-section .evb-metrics { display: block; } .ev-fastener-brief .article-section .evb-metric { margin-bottom: 10px; } .ev-fastener-brief .article-section .evb-lead { padding-left: 12px; } .ev-fastener-brief .article-section .evb-definition, .ev-fastener-brief .article-section .evb-note, .ev-fastener-brief .article-section .evb-alert { padding: 14px 14px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

يحتوي المسمار اللولبي فئة M10 8.8 على مساحة إجهاد شد تبلغ 58.0 مم2، وبموجب ISO 898-1، يبلغ ضغط الحمل الدليلي 580 ميجا باسكال، مما يجعل حمل الاختبار بالقرب من 33.6 كيلو نيوتن. وبعد تشديده بنسبة 70% من هذه القيمة، يعتمد المفصل على ما يقرب من 23 كيلو نيوتن من حمولة المشبك التي تبقى في مكانها لمدة عقد من الزمن. يقوم تنسيق الخيط وتجميع الأبعاد وطلاء كل منها بتحريك هذا الرقم، وهذا هو الترتيب الذي يجب أن يتم به اختيار براغي السيارات. 580 ميجا باسكال إجهاد الحمل الدليلي لفئة الملكية 8.8 بموجب ISO 898-1 6 جرام/6 ساعات زوج من فئة التسامح المتوسط للبراغي والجوز، ISO 965-1 0.20 عامل الجوز النموذجي K للفولاذ المطلي بالزنك كما هو مستلم 8-12 أم طلاء رقائق الزنك مطبق بموجب ايزو 10683 تنسيق الخيط يأتي قبل القطر يعد الخيط الخشن المتري وفقًا لمعايير ISO هو الإعداد الافتراضي الصحيح لمسامير الماكينة من M5 إلى M24 في هياكل الجسم والحامل والمقعد، كما أن درجة الميل الدقيقة هي استثناء متعمد مخصص للجدران الرقيقة أو الاهتزاز العالي أو التعديل الدقيق. تعمل المواصفة ISO 261 على إصلاح أزواج القطر والميل، كما تعمل المواصفة ISO 965-1 على إصلاح فئات التسامح التي تسمح للمسمار والصامولة من قطع الإنتاج المختلفة بالتزاوج دون فرز. تبلغ درجة الملعب الخشنة على M8 وM10 وM12 1.25 و1.5 و1.75 ملم. البدائل الجيدة لنفس الأقطار هي 1.0، 1.25 و 1.25 ملم. هذه أرقام أجزاء منفصلة ومقاييس منفصلة للانطلاق/عدم الانطلاق وإعدادات عزم الدوران المنفصلة على الخط. P الملعب الموضوع هي المسافة المحورية بين النقاط المقابلة على قمم الخيط المجاورة. تُعبِّر ممارسات قياس ISO عن ذلك بالملليمتر، بينما يحسب النظام الموحد الأقدم الخيوط في البوصة. إن المسافة التي تبلغ 1.5 ملم على المسمار M10 والمسافة التي تبلغ 1.25 ملم على نفس القطر هي مكونات مختلفة، وليست إصدارات مختلفة من مكون واحد. عندما تكسب شركة Fine Pitch تكلفتها تعمل الخطوة الدقيقة على رفع منطقة إجهاد الشد داخل نفس القطر الاسمي وتسطيح زاوية الحلزون، وبالتالي فإن المسمار الناعم ينتج المزيد من حمل المشبك عند إجهاد متساوي ويقاوم ارتخاء الاهتزاز العرضي بشكل أفضل من المسمار الخشن من نفس الطول. السعر هو سرعة التجميع. تتقاطع الخيوط الدقيقة بسهولة أكبر، وتعمل بشكل أبطأ على برامج التشغيل الآلية وتضيف تكلفة لكل قطعة في عملية العنوان. الملعب الخشن، M10 × 1.5 أسرع المتهدمة وأكثر تسامحا مع أضرار طفيفة موضوع الصنابير وأجهزة القياس وأدوات الإنتاج القياسية موجودة بالفعل في الموقع يفضل في مقاطع الحديد الزهر والفولاذ السميك خطوة جيدة، M10 × 1.25 منطقة الضغط العالي والتحميل المسبق في نفس المغلف تقاوم الزاوية الحلزونية الضحلة الارتخاء الذاتي تحت الاهتزاز يتطلب التعامل مع الأجزاء المتهدمة والنظيفة تتغير تنسيقات الخيوط في تجميعات السيارات ونقطة التصميم لكل منها التنسيق قياسي الاستخدام النموذجي للسيارات مراقبة التصميم ISO متري الخشنة إسو 261، إسو 965-1 مسامير آلة الجسم والقوس وإطار المقعد الاختيار الافتراضي؛ تأكد من ملاءمة 6g/6H على كلا الجانبين مقياس ISO جيد ايزو 261، ايزو 262 زعماء الجدران الرقيقة، والمفاصل الثقيلة الاهتزاز، والتكيف تجميع أبطأ ومخاطر أعلى للترابط UNC الموحدة ومؤسسة الأمم المتحدة أسم B1.1 المنصات القديمة وأجزاء خدمة التصدير أبقِ خطوط البوصات والمتري منفصلة فعليًا التنصت على موضوع المسمار ايزو 1478 تقليم من البلاستيك، والأقواس الصفائح المعدنية، والأجزاء الداخلية هندسة الرئيس، وليس المسمار، هي التي تحدد قوة المفصل الجوز عزم الدوران السائد آيزو 7040، آيزو 7042 وصلات المقعد والهيكل والتوجيه حشوة النايلون محدودة بدرجة حرارة الفرن تضيف صواميل عزم الدوران السائدة احتكاكًا عن قصد، لذلك يتم تحديدها مع الخيط، وليس بعده. تعمل صامولة الإدخال غير المعدنية المبنية على ISO 7040 والصامولة المعدنية بالكامل المبنية على ISO 7042 على حل نفس مشكلة الارتخاء مع حدود درجات حرارة مختلفة. GB/T 6182 صواميل سداسية من النوع 2 مع إدراج غير معدني صامولة عزم الدوران السائد من النوع 2 مع حشوة من النايلون المقيَّد لمقاومة الاهتزاز، وهي متوفرة من M5 إلى M36 من الكربون أو الفولاذ المقاوم للصدأ. عرض المنتج → الأبعاد التي تقرر ما إذا كان سيتم إغلاق المفصل أم لا يتم قياس طول المسمار من وجه المحمل أسفل الرأس إلى الطرف الأقصى، لذا فإن المسمار مقاس 30 مم لا يوفر أبدًا 30 مم من التعشيق؛ يتم تحديد حجم المفصل من طول المقبض بالإضافة إلى ارتفاع الصمولة، وليس من شكل الكتالوج وحده. تحدد المواصفة القياسية ISO 4014 وISO 4017 طول الخيط عند b = 2d 6 مم للمسامير التي يصل طولها إلى 125 مم، مما يعني أن الترباس السداسي M10 × 60 يحمل ما يقرب من 26 مم من الخيط و34 مم من الساق العادية. ضع الساق العادية في مستوى القص أينما يسمح التصميم، لأن جذر الخيط هو أضعف جزء من الجزء. مشاركة الخيط هي النصف الآخر من الحساب. يطور المسمار الفولاذي الذي يتم تركيبه في صامولة فولاذية قوته الكاملة عند حوالي 0.8d إلى 1d من تعشيق الخيط الكامل. يتطلب التشغيل في الألومنيوم أو المغنيسيوم 1.5d إلى 2d، لأن المادة الأصلية الأكثر ليونة تتقشر قبل أن ينكسر المسمار. يتبع حجم مثقاب الصنبور نفس القاعدة الخاصة بالقطر الاسمي ناقص المسافة: 5.0 مم لـ M6 × 1.0، و6.75 مم لـ M8 × 1.25 و8.5 مم لـ M10 × 1.5. مسمار برأس سداسي أسود مع غسالة مسطحة مدمجة مسمار سداسي من قطعة واحدة وغسالة مقيدة في M3-M24، الدرجات 8.8 و10.9، مما يقلل من التعامل مع الغسالة غير المحكم أثناء التجميع. عرض المنتج → يجب على المشترين في قائمة التحقق من الأبعاد أن يلتزموا بالموردين سطح محمل الرأس وقطر الشفة مقابل منطقة المشبك الفعلية، وليس حجم الخيط الاسمي مفاتيح ربط مسطحة وفقًا لمعيار ISO 4017، على سبيل المثال 13 مم على M8، و16 مم على M10، و18 مم على M12 طول الخيط ب، وطول المقبض ووسائل شرح الخيط الكامل أو الخيط الجزئي على الرسم حدود الاستقامة والجريان على البراغي الأطول من 80 مم تم وضع علامة فئة الملكية على الرأس ويمكن إرجاعها إلى قطعة الأرض يعد الثقب المسدود الذي تم حفره إلى العمق الاسمي بدلاً من العمق مطروحًا منه نفاذ الخيط أحد الأسباب الأكثر شيوعًا لقراءة عزم الدوران الخاطئة في التجميع. يصل السائق إلى هدف عزم الدوران في الجزء السفلي من الحفرة، ولا يتم تثبيت المفصل أبدًا، ولا يظهر الخلل إلا كعطل ميداني. تغير الطلاءات الاحتكاك بقدر ما تغير عمر التآكل بالنسبة لفئة الملكية 10.9 وما فوق، فإن اختيار الطلاء هو قرار التقصف بالهيدروجين أولاً وقرار التآكل ثانيًا، لأن المسمار المقوى المطلي بالكهرباء يمكن أن يمتص الهيدروجين الذري ويفشل تحت ساعات الحمل المقدرة أو أيام بعد التثبيت. يظل الطلاء الكهربائي بالزنك وفقًا للمعيار ISO 4042 أو ASTM B633 بمثابة العمود الفقري للمفاصل الداخلية والمحمية. تعمل أنظمة رقائق الزنك المطبقة بموجب ISO 10683 على بناء 8 إلى 12 ميكرومتر من مشتت قائم على الماء وتجنب مسار الهيدروجين المطلي بالكهرباء تمامًا، ولهذا السبب تستدعي مواصفات الهيكل والجزء السفلي منها بشكل متزايد. يوفر الزنك والنيكل مقاومة أفضل للتآكل بسماكة مماثلة ويكلف أكثر لكل كيلوغرام. تعمل طبقة تحويل الفوسفات إلى ايزو 9717 على حماية خيوط الضبط حيث يكون التصاق الطلاء وعزم الدوران الانفصالي أكثر أهمية من ساعات رش الملح. مقارنة أنظمة طلاء السيارات بالمعايير والبناء والمخاطر التي يقدمها كل منها طلاء قياسي بناء نموذجي أفضل تطبيق الخطر الرئيسي مطلي بالزنك إسو 4042، أستم B633 5-12 أم المفاصل الداخلية والمحمية تقصف الهيدروجين فوق الفئة 8.8 مطلي بالنيكل والزنك إسو 4042، أستم B841 5-10 أم الجزء السفلي، أجهزة الفرامل والتوجيه تكلفة القطعة الواحدة؛ الخبز لا يزال مطلوبا رقاقة الزنك ISO 10683 8-12 أم الهيكل والتعرض للأملاح العالية مبعثر الاحتكاك إذا انجرف وزن الطلاء الفوسفات والنفط ISO 9717 2-5 أم خيوط التعديل والتجمعات المطلية حماية محدودة من التآكل قائمة بذاتها تخميلها غير القابل للصدأ أستم A967 لا ينطبق حواف مرئية وأقواس للمنطقة الرطبة الغضب على التجمع، لا حماية التضحية لماذا يجب قياس عامل الجوز عادةً ما يتراوح عامل الجوز K للفولاذ المطلي بالزنك المستلم بين 0.16 و0.22. يمكن لمادة التشحيم الشمعية دفع K إلى أقل من 0.15 ورفع التحميل المسبق إلى ما بعد هدف التصميم تحت نفس وسيلة شرح عزم الدوران. يعد اختبار عزم الدوران وقوة المشبك وفقًا للمعيار ISO 16047 في مجموعات الإنتاج الطريقة الوحيدة الموثوقة لمعرفة مكان وجود K، ويعد تغيير مورد الطلاء في منتصف البرنامج بمثابة تغيير احتكاك حتى يثبت الاختبار خلاف ذلك. تساعد مثبتات الحافة هنا لأن وجه المحمل الأوسع ينشر حمل المشبك ويثبت زوج الاحتكاك في نفس الوقت. صواميل سداسية سميكة مع طلاء زنك أصفر صواميل شفة سداسية سميكة مع محمل مسنن ومشبك منتشر دون غسالة منفصلة، في درجات الفولاذ 8-12 أو A2-70. عرض المنتج → تعمل الوصلات المغلقة في حزم البطاريات بشكل مختلف تعمل أغلفة البطاريات المصنوعة من الألومنيوم المقترنة بمثبتات فولاذية على إنشاء زوج كلفاني، وكل ثقب من خلاله يمثل مسارًا محتملاً للتسرب. يقوم صامولة مسدودة محكمة الغلق بإغلاق الفتحة من الداخل بحيث لا يفتح المثبت العلبة أبدًا، ولكن يجب تحديد ميزة الختم ونظام الطلاء وأي غسالة عزل كوحدة واحدة. اختيار الجوز للقوة وحدها والطلاء للمظهر وحده هو كيف يبدأ دخول الماء. تسلسل اختيار من ست خطوات تغطي ستة عمليات فحص بترتيب ثابت المسمار والجوز والثقب واللمسة النهائية دون إعادة النظر في القرارات، وتنتج كل خطوة مستندًا يمكن للمورد تقديم عرض أسعار مقابله. حدد المفصل وليس الجزء. قم بتسجيل هدف حمل المشبك وطيف الاهتزاز ودرجة حرارة الخدمة وفئة التآكل قبل فتح أي كتالوج. قم بتعيين فئة الملكية. يغطي المعيار ISO 898-1 فئة 8.8 الجسم العام ومفاصل الأقواس؛ 10.9 يغطي إطارات المقاعد ووصلات التعليق والتوجيه. قم بمطابقة الصامولة وفقًا للمعيار ISO 898-2 حتى لا تنفصل الصامولة قبل أن ينكسر المسمار. قفل الخيط والتسامح. مقياس ISO خشن عند 6 جم/6 ساعات ما لم تكن هناك حالة موثقة تبرر درجة الصوت الدقيقة، مع ذكر الرقم القياسي على الرسم. طول الحجم من القبضة بالإضافة إلى ارتفاع الجوز. ثم قم بتأكيد الارتباط مقابل المادة الأصلية: 0.8d إلى 1d في الفولاذ، و1.5d إلى 2d في الألومنيوم أو المغنيسيوم. اختر الطلاء ضد فئة التآكل. ثم قم بتأكيد الاحتكاك من خلال اختبار عزم الدوران وقوة المشبك وفقًا لمعيار ISO 16047 بدلاً من جدول منشور. التحقق من صحة التجميع. يتم إغلاق الحلقة بواسطة رش ملح محايد وفقًا لمعيار ASTM B117، واهتزاز عرضي وفقًا لمعيار DIN 65151، ومراجعة عزم الدوران في المحطة. حيث ينهار الاختيار في الإنتاج عادةً ما تكون حالات الفشل التي تصل إلى تدقيق الخط هي مشاكل الملاءمة أو الاحتكاك أو الحرارة بدلاً من مشاكل قوة الشد، ويعود كل منها إلى قرار تم تخطيه في وقت سابق من البرنامج. صواميل قفل مصنوعة من النايلون تمر عبر فرن علاج ذو طبقة إلكترونية. يتم تصنيف إدخالات النايلون بشكل عام بالقرب من 120 درجة مئوية متواصلة، بينما تعمل أفران المعالجة عند 175 إلى 200 درجة مئوية، لذا تحتاج التجميعات المطلية إلى صواميل معدنية بالكامل أو صواميل ملحومة. مسامير مطلية بالكهرباء من الفئة 10.9 بدون نافذة خبز موثقة بين الطلاء وعلاج الطلاء، وفقًا لتوجيهات ASTM B850. يتم دفع براغي فولاذية داخل أغلفة من الألومنيوم بدون عزل كلفاني، مما يؤدي إلى إنتاج خلايا تآكل تفتح خلال شتاء واحد من ملح الطريق. يتم حفر الثقوب العمياء حتى العمق الاسمي، مما يعطي قراءة عزم الدوران مقابل قاع الثقب بدلاً من المفصل. تم طلاء النموذج الأولي بطريقة ما وتم تغليف الإنتاج بطريقة أخرى، مما أدى إلى تغيير عامل الجوز دون تغيير مواصفات عزم الدوران. التحقق الختامي: اطلب سجل الخبز وشهادة وزن الطلاء ومنحنى شد عزم الدوران قبل الموافقة على المادة الأولى. ثلاث وثائق تغلق مخاطرة أكبر من صفحة من المطالبات المادية. التحقق الوارد وقيد المعالجة والتحقق النهائي هو المكان الذي يتم فيه إغلاق هذه المخاطر فعليًا. المورد الذي تبدأ خطة التحكم الخاصة به من تحليل المواد الخام إلى اختبار الخصائص الميكانيكية النهائية، داخل نظام الجودة المعتمد IATF 16949-2016 ، يمكنه إنتاج هذه السجلات عند الطلب بدلاً من وصفها. الأسئلة التي تعود على كل برنامج ما هو الخيط الذي يجب أن يستخدمه المسمار ذو اللون الأبيض؟ ISO متري خشن عند فئة التسامح 6 جرام، غالبًا M6 x 1.0 أو M8 x 1.25 للأقواس وM10 x 1.5 للتوصيلات الهيكلية. تتسامح الطبقة الخشنة مع تراكم الطلاء والمواد المانعة للتسرب التي ينتجها التعامل مع ورشة هياكل السيارات، وتنخفض بشكل أسرع مع السائقين الآليين. ما مقدار مشاركة الخيط الكافية؟ ما يقرب من 0.8d إلى 1d من الخيط الكامل في الفولاذ، و1.5d إلى 2d في الألومنيوم أو المغنيسيوم. أسفل هذه القيم، يتم وضع شرائط الخيط الداخلي قبل أن يصل المسمار إلى حمل الإثبات، ويفشل المفصل في المادة الأصلية بدلاً من المثبت. هل طلاء الزنك الأصفر مقبول على الأجهزة السفلية؟ اللون ليس من المواصفات، لذا اطلب كيمياء التخميل بدلاً من ذلك. يحدد توجيه RoHS 2011/65/EU نسبة الكروم سداسي التكافؤ بنسبة 0.1 بالمائة من حيث الوزن في المواد المتجانسة، ويفي التخميل ثلاثي التكافؤ بهذا الحد. وللتعرض المستمر لملح الطريق، فإن رقائق الزنك وفقًا لمعيار ISO 10683 هي الإجابة الأقوى من أي لون مطلي بالكهرباء. متى يصبح الجوز العادي صامولة ذاتية القفل؟ عندما يرى المفصل اهتزازًا عرضيًا ولا يمكن إعادة تدويره أثناء الخدمة، أو عندما يُظهر اختبار Junkers للمعيار DIN 65151 اضمحلال حمل المشبك. يتم بعد ذلك استبدال الصامولة ذات عزم الدوران السائد وفقًا للمعيار ISO 7040 أو الصامولة المعدنية بالكامل وفقًا للمعيار ISO 7042 بالصامولة العادية، ويتم تحديد الاختيار بينهما حسب درجة حرارة الفرن وسياسة إعادة الاستخدام. أرسل الرسم وحمل المفصل وفئة التآكل معًا ويمكن تسوية الخيط والطول والطلاء في مراجعة هندسية واحدة بدلاً من ثلاث. اتصل بالفريق مع تفاصيل التطبيق قبل بدء تشغيل الأداة التالية. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.car-screw-fastener-guide { --csf-accent: #0e47a1; --csf-accent-deep: #0b3a85; --csf-accent-light: #1a5bbf; --csf-text: #1a1a1a; --csf-muted: #525252; --csf-surface: #f4f6fa; --csf-surface-alt: #e8edf6; --csf-border: #cfd7e6; --csf-on-accent: #ffffff; color: var(--csf-text); background: #ffffff; font-family: "Segoe UI", Helvetica, Arial, sans-serif; counter-reset: csf-sec; padding: 4px 0;}.car-screw-fastener-guide .article-section { margin-bottom: 30px;}.car-screw-fastener-guide h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; color: var(--csf-accent-deep); margin-top: 52px; line-height: 1.6; letter-spacing: -0.2px;}.car-screw-fastener-guide h2::before { counter-increment: csf-sec; content: counter(csf-sec, decimal-leading-zero); display: inline-block; background: var(--csf-accent); color: #ffffff; font-size: 14px; line-height: 2; font-weight: bold; letter-spacing: 1px; padding: 0 8px; border-radius: 3px; margin-right: 10px; vertical-align: 2px;}.car-screw-fastener-guide h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; color: var(--csf-accent-deep); border-left: 3px solid var(--csf-accent); padding-left: 10px; margin-top: 24px; line-height: 1.9; letter-spacing: 0.2px;}.car-screw-fastener-guide p { font-size: 16px !important; margin-bottom: 12px; color: var(--csf-text); line-height: 1.9;}.car-screw-fastener-guide p.csf-lead { font-size: 18px !important; line-height: 1.8; color: #12305c; border-bottom: 1px solid var(--csf-border); padding-bottom: 16px;}.car-screw-fastener-guide strong { color: var(--csf-accent-deep);}.car-screw-fastener-guide a { color: var(--csf-accent); font-weight: 600; text-decoration: underline; text-underline-offset: 2px; transition: color 0.2s ease;}.car-screw-fastener-guide a:hover { color: var(--csf-accent-deep);}.car-screw-fastener-guide ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; padding-left: 0;}.car-screw-fastener-guide ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.car-screw-fastener-guide li { list-style: inherit; font-size: 16px; margin-bottom: 6px; color: var(--csf-text); line-height: 1.9;}.car-screw-fastener-guide .csf-metrics { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 8px;}.car-screw-fastener-guide .csf-metric { flex: 1 1 140px; background: #eef2fa; border: 1px solid var(--csf-border); border-top: 3px solid var(--csf-accent); border-radius: 6px; padding: 12px 14px;}.car-screw-fastener-guide .csf-metric b { display: block; font-size: 22px; line-height: 1.6; color: var(--csf-accent-deep); font-variant-numeric: tabular-nums;}.car-screw-fastener-guide .csf-metric span { display: block; font-size: 14px; line-height: 2; color: #3d4a5c;}.car-screw-fastener-guide .csf-band { background: var(--csf-accent); border-radius: 8px; padding: 20px 22px; margin: 18px 0 22px;}.car-screw-fastener-guide .csf-band p { color: #ffffff; margin-bottom: 0; font-size: 16px !important;}.car-screw-fastener-guide .csf-band strong { color: #ffe9b8;}.car-screw-fastener-guide .csf-note { background: #ffffff; border: 1px solid var(--csf-border); border-top: 4px solid var(--csf-accent-light); box-shadow: 0 6px 18px rgba(26, 91, 191, 0.14); border-radius: 6px; padding: 18px 20px 6px; margin: 18px 0 22px;}.car-screw-fastener-guide .csf-note p { color: var(--csf-text);}.car-screw-fastener-guide .csf-split { display: flex; background: #eef2fa; border-radius: 8px; overflow: hidden; margin: 18px 0 22px;}.car-screw-fastener-guide .csf-split-mark { flex: 0 0 84px; background: var(--csf-accent); color: #ffffff; display: flex; align-items: center; justify-content: center; font-size: 22px; line-height: 1.6; font-weight: bold; padding: 12px 6px; text-align: center;}.car-screw-fastener-guide .csf-split-body { padding: 16px 18px 4px;}.car-screw-fastener-guide .csf-split-body p { color: var(--csf-text);}.car-screw-fastener-guide .csf-compare { display: grid; grid-template-columns: 1fr 1fr; gap: 14px; margin: 16px 0 22px;}.car-screw-fastener-guide .csf-compare > div { background: #f7f9fc; border: 1px solid var(--csf-border); border-radius: 8px; padding: 16px 16px 6px;}.car-screw-fastener-guide .csf-compare-title { font-size: 16px !important; font-weight: bold; color: var(--csf-accent); text-transform: uppercase; letter-spacing: 0.6px; margin-bottom: 10px; padding-bottom: 8px; border-bottom: 2px solid var(--csf-accent-light);}.car-screw-fastener-guide .csf-timeline { counter-reset: csf-step; margin: 18px 0 10px;}.car-screw-fastener-guide .csf-step { position: relative; margin-left: 16px; padding-left: 30px; padding-bottom: 6px; border-left: 2px solid var(--csf-border);}.car-screw-fastener-guide .csf-step::before { counter-increment: csf-step; content: counter(csf-step); position: absolute; left: -15px; top: 2px; width: 28px; height: 28px; border-radius: 50%; background: var(--csf-accent); color: #ffffff; font-size: 14px; line-height: 28px; font-weight: bold; text-align: center;}.car-screw-fastener-guide .csf-step p { margin-bottom: 10px;}.car-screw-fastener-guide .csf-qa-item { background: #f7f9fc; border-left: 3px solid var(--csf-accent); border-radius: 0 6px 6px 0; padding: 14px 16px 4px; margin-bottom: 12px;}.car-screw-fastener-guide .csf-qa-item h3 { border-left: none; padding-left: 0; margin-top: 0; color: var(--csf-accent-deep);}.car-screw-fastener-guide ul.csf-flag { border-left: 3px solid var(--csf-accent); background: var(--csf-surface); padding: 14px 16px 6px 18px; border-radius: 0 6px 6px 0;}.car-screw-fastener-guide .csf-table-wrap { overflow-x: auto; margin-bottom: 16px;}.car-screw-fastener-guide table { width: 100%; border-collapse: collapse; margin-bottom: 8px;}.car-screw-fastener-guide th { font-weight: bold; border: 1px solid #cccccc; padding: 8px; color: var(--csf-accent-deep); background: var(--csf-surface-alt); font-size: 14px; line-height: 2; text-align: left;}.car-screw-fastener-guide td { border: 1px solid #cccccc; padding: 8px; color: var(--csf-text); font-size: 14px; line-height: 2; vertical-align: top;}.car-screw-fastener-guide tr:first-child td { background: var(--csf-surface-alt); color: var(--csf-accent-deep); font-weight: bold;}.car-screw-fastener-guide tr:nth-child(even) td { background: #f7f9fc;}.car-screw-fastener-guide td:first-child { color: var(--csf-accent-deep); font-weight: bold;}.car-screw-fastener-guide caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080;}@media (max-width: 768px) { .car-screw-fastener-guide .csf-metrics { flex-direction: column; } .car-screw-fastener-guide .csf-compare { grid-template-columns: 1fr; } .car-screw-fastener-guide .csf-split { flex-direction: column; } .car-screw-fastener-guide .csf-split-mark { flex: 0 0 auto; padding: 14px; } .car-screw-fastener-guide h2 { margin-top: 38px; } .car-screw-fastener-guide .csf-step { padding-left: 24px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

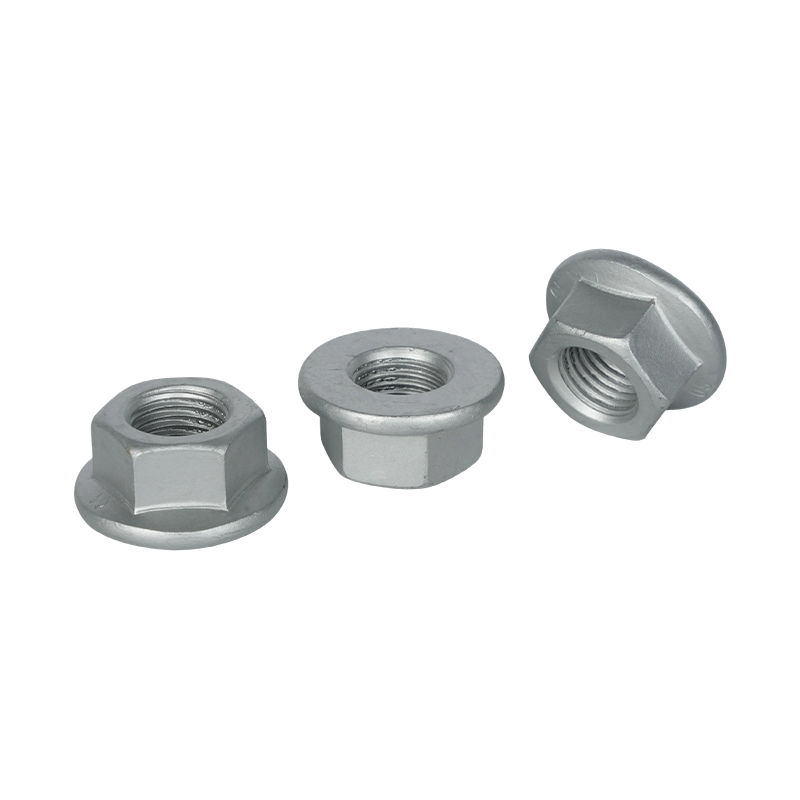

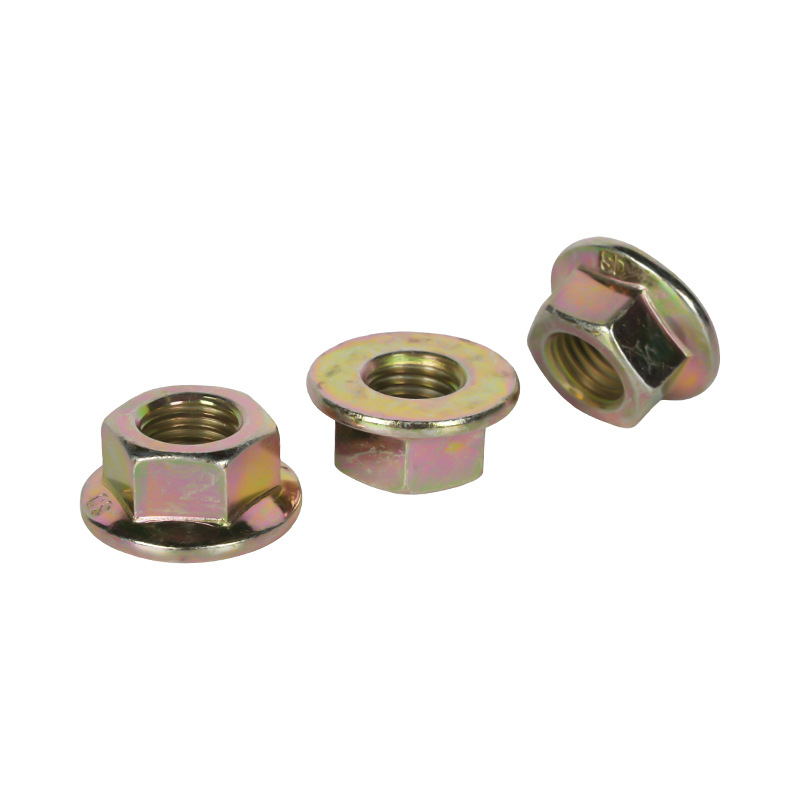

يمكن لخط واحد مفقود في الرسم أن يوقف طلبًا مكونًا من 50000 قطعة في الرصيف. يتم تحرير مثبتات وأختام السيارات مقابل المستندات، وليس مقابل العينات: يجب تدوين فئة الملكية ونظام الطلاء وارتفاع إسقاط اللحام وقاعدة تتبع الدفعة قبل أن يتم الاحتفاظ بالمورد لهم. عمليات الفحص الواردة أدناه هي التي تحدد ما إذا كان الطلب المجمع سيتم شحنه في الموعد المحدد أم سيتحول إلى تمرين احتواء. الرسم يأتي قبل الاقتباس لا يمكن طلب جزء التثبيت أو الختم إلا عندما يذكر الرسم معيار المنتج وفئة الملكية ونظام الطلاء؛ ولا يمكن مقارنة عرض الأسعار الصادر بدون هؤلاء الثلاثة بأي عرض أسعار آخر. يمكن تسعير نفس صامولة الحافة M8 الاسمية بمستويين للسعر وتكون من جزأين مختلفين. يقوم أحد الموردين بتسعير صامولة ذات شفة من فئة الملكية 8 وفقًا لمعيار DIN 6923 مع طلاء زنك ثلاثي التكافؤ وفقًا للمعيار ايزو 4042؛ الأسعار الأخرى هي صامولة شفة من فئة الملكية 10 مع طلاء رقائق الزنك وفقًا للمعيار ايزو 10683. يختلف كل من الحمل الدليلي وسلوك الجلوس وعمر التآكل، وبالتالي فإن أسعار الوحدات غير قابلة للمقارنة. قواعد المطابقة مهمة هنا: يتم إقران صامولة من فئة الملكية 10.9 مع صامولة من الفئة 10، ومسمار 8.8 مع صامولة من الفئة 8، لأن فئة الصمولة هي تصنيف مقاوم للحمل بموجب ايزو 898-2 وفئة الترباس هي تعيين شد بموجب ايزو 898-1. المستندات والمراجع القياسية التي يجب تثبيتها على الرسم قبل مقارنة عرض الأسعار المجمع. البند المعيار أو المرجع ما يتحقق المشتري فئة خاصية الجوز ISO 898-2 الفئة 8 أو 10 مذكورة في الرسم؛ تقرير إثبات التحميل لكل قطعة فئة الترباس والمسمار ISO 898-1 8.8 أو 10.9 أو 12.9 معلنة؛ نتائج الشد والصلابة طلاء مطلي ISO 4042 سمك الطلاء بالميكرومتر؛ نظام ثلاثي سجل الخبز طلاء رقائق الزنك ISO 10683 تم الإعلان عن نظام الطلاء ونافذة معامل الاحتكاك اختبار التآكل ISO 9227 رش الملح المحايد تم تحديد ساعات الصدأ الأحمر، على سبيل المثال 240 ساعة أو 480 ساعة صامولة لحام ذات شفة سداسية ايزو 21670 رقم إسقاط اللحام وارتفاعه؛ قطر شفة أبعاد شفة الجوز الدين 6923 و جيجابايت/T 6177 ارتفاع الجوز، قطر الشفة، وجود التسنن أثر المواد الخام شهادة إن 10204 3.1 يتم حل الرقم الحراري للدفعة المشحونة تقع الأجزاء المختومة خارج معايير التثبيت، لذا فإن التفاوتات المسموح بها تظل موجودة في الرسم. ISO 2768-m هي درجة تسامح عام شائعة لقوس فولاذي، ولكن أي ميزة تحدد موقع مسمار أو مشبك أو صامولة لحام تحتاج إلى تسامح صريح ومخطط مرجعي، لأن التفاوتات العامة تتوقف عن كونها مفيدة بمجرد دخول Springback إلى الصورة. التعريف الأساسي مواصفات المثبت هي مزيج من معيار المنتج وفئة الملكية ونظام الطلاء. يعتبر رقم الجزء الذي لا يتوافق مع الثلاثة جميعًا أمرًا غير مكتمل، بغض النظر عما يقوله رأس الرسم. تدقيق نطاق شهادة IATF 16949 تؤكد شهادة IATF 16949:2016 أن نظام إدارة جودة السيارات قد تم تدقيقه في موقع محدد؛ ولا يؤكد أن الأجزاء التي تشتريها قد تم إنتاجها داخل هذا النطاق. اقرأ بيان النطاق للكيان القانوني وعنوان التصنيع وفئات المنتجات. تأكد من أن التشكيل على البارد واللحام والمعالجة الحرارية ومعالجة الأسطح تظهر كعمليات خاضعة للرقابة أو كمقدمين خارجيين خاضعين للرقابة، وتحقق من اعتماد IAF الخاص بهيئة الاعتماد وحالة الشهادة في قاعدة البيانات العامة قبل حجز زيارة للمصنع. يجب أن يقوم قسم القدرة والجودة بتعيين خط سطر تلو الآخر لخطة التحكم الخاصة بك، وليس مجرد تكرار رقم الشهادة. تؤكد الشهادة تدقيق الطرف الثالث لنظام الجودة وفقًا لمعيار IATF 16949:2016 مراقبة العمليات الموثقة ومتطلبات تتبع الدفعة عمليات التدقيق الداخلي والإجراءات التصحيحية ومراقبة الموردين أن يظهر الموقع في السجلات العامة لجهة التصديق لا يزال يتعين عليك التحقق القدرة العملية الفعلية على رقم الجزء المحدد الخاص بك التحكم في الطلاء الخارجي والمعالجة الحرارية واللحام حالة معايرة أجهزة القياس المستخدمة في الفحص ملف PPAP ومستواه وتاريخ اعتماده العمليات الخاصة تستحق التدقيق الخاص بها تغير خصائص المعالجة الحرارية والطلاء واللحام التي لا يمكن رؤيتها في الجزء النهائي. وتقوم سلسلة السيارات بتقييمها من خلال قوائم مرجعية مخصصة: AIAG CQI-9 للمعالجة الحرارية، وCQI-11 للطلاء، وCQI-15 للحام. اطلب أحدث تقييم لكل مزود خارجي مذكور في مخطط تدفق العملية، بالإضافة إلى سجلات الخبز الخاصة بإزالة التقصف. بالنسبة لفئة الملكية 10.9 وما فوق، تحدد ISO 4042:2018 أن الخبز يبدأ خلال 4 ساعات من الطلاء الكهربائي، والمورد الذي لا يستطيع إنتاج هذا السجل لا يتحكم في التقصف الهيدروجيني. موافقة العينة ومستوى PPAP الذي تحتاجه يعد مستوى PPAP 3، مع دراسات العملية الأولية عند Ppk 1.67 أو أفضل على كل خاصية خاصة وCpk المستمر عند 1.33 أو أفضل، هو الحد الأدنى للعمل لمثبتات السيارات السائبة أو أمر الختم. يتطلب IATF 16949:2016 البند 8.3.5.2 عملية موافقة على المنتج تتوافق مع معيار معترف به. في سلاسل التوريد في أمريكا الشمالية وأوروبا، يعني ذلك AIAG PPAP (الإصدار الرابع) أو VDA 2. يرسل المستوى 3 عينات بالإضافة إلى حزمة البيانات الداعمة الكاملة إلى العميل؛ يرسل المستوى 1 مذكرة تقديم الجزء وحده. المورد الذي يقترح المستوى 1 لجزء جديد يصف مقدار الأدلة الموجودة بالفعل. تضخمت نتائج الأبعاد مقابل كل ميزة مرقمة في الرسم تقارير اختبار المواد والأداء مرتبطة بأرقام الحرارة دراسات العملية الأولية من 300 جزء إنتاج متتالي على الأقل، كما يتطلب AIAG PPAP تحليل نظام القياس: تعد قابلية تكرار القياس وإمكانية تكرار النتائج أقل من 10 بالمائة مقبولة، ومن 10 إلى 30 بالمائة مشروطة بموجب AIAG MSA (الإصدار الرابع) مذكرة تقديم الجزء الموقعة بالمستوى المذكور في النموذج قاعدة الموافقة الموافقة هي مذكرة تقديم الجزء الموقعة بالإضافة إلى مراجعة خطة التحكم التي أنتجتها. إذا كان خطاب المراجعة على خطة التحكم لا يتطابق مع PSW والرسم، فإن الموافقة تعتبر باطلة والدفعة عبارة عن مخزون غير معتمد، مهما كانت العينة تبدو جيدة. تدقيق من خمس خطوات قبل إصدار المجلد تعمل خمس عمليات فحص على سد الفجوة بين العينة التي تم تمريرها والشحنة السائبة القابلة للتكرار: مراجعة الرسم، وشهادات المواد على مستوى الدفعة، والقدرة الخاصة بالجزء، وعمليات تدقيق العمليات الخاصة، والتعبئة بالإضافة إلى السعة. تجميد مراجعة الرسم. تأكد من تطابق خطاب المراجعة مع طلب عرض الأسعار وملف PPAP وسجل الأدوات. يؤدي التغيير في ارتفاع إسقاط اللحام أو قطر الحافة إلى إبطال القالب والموافقة معًا. جمع شهادات المواد على مستوى الدفعة. تربط شهادة EN 10204 3.1 رقم الحرارة بالنتائج الميكانيكية. تأكد من أن درجة الفولاذ تدعم مسار فئة الخاصية: يحتاج الجوز من الفئة 10 إلى درجة تستجيب للإرواء والمزاج، ويجب أن تحدد الشهادة مجموعة المعالجة الحرارية. القدرة على الطلب على رقم الجزء الخاص بك. اطلب دراسة من عملية إنتاج حول هذا الجزء بالتحديد، وليس عائلة المنتج، واطلب تقرير MSA خلف المقياس المستخدم فيه. تدقيق العمليات الخاصة. عادةً ما يتم الطلاء والمعالجة الحرارية بالاستعانة بمصادر خارجية ودائمًا ما تكون غير مرئية في الجزء النهائي، وبالتالي فإن مستندات التقييم وسجلات الخبز تحمل عبء الإثبات بالكامل. قفل التعبئة والتغليف والقدرة وشروط التسليم. تأكد من نوع المفارش، ومنع الصدأ للشحن البحري، وحقول بيانات الملصق، والقدرة الشهرية مقابل المنحدر الخاص بك. ينبغي تدقيق بصمة التصنيع في الموقع بدلاً من قراءتها من الكتيب. حيث تفشل الطلبات المجمعة، حسب العائلة الجزئية من حيث الحجم، تتجمع حالات الفشل حول هندسة الواجهة وأداء الطلاء وانحراف العملية بدلاً من المادة الأساسية، لذلك يجب أن تتبع خطة فحص ما قبل الإصدار مجموعة الأجزاء. أوضاع فشل الحجم النموذجية والفحص الذي يلتقط كل منها قبل شحن الدفعة. جزء من العائلة فشل حجم نموذجي تحقق قبل الإصدار لحام المكسرات لحام ارتفاع الانجراف الانجراف، وترشيش، وحرق من خلال رقم الإسقاط والارتفاع إلى ISO 21670؛ تجربة اللحام عند تيار الإنتاج شفة المكسرات نفاذ شفة ومساحة تحمل مخفضة تربيع الحافة وارتفاع الجوز؛ اختبار عزم الجلوس على المفصل الحقيقي انتزاع المكسرات انخفاض الدفع للخارج أو عزم الدوران للخارج في ورقة رقيقة تم اختبار الدفع للخارج وعزم الدوران للخارج على درجة وسمك الصفائح الخاصة بالعميل صواميل المقعد وحزام الأمان عدم تطابق الفئة وتراكم الطلاء في الخيط مقاييس الخيوط GO وNO-GO لكل مجموعة؛ سمك الطلاء إلى ISO 4042 صواميل محكمة الغلق لبطارية EV مسار التسرب في النهاية المغلقة، طلاء المسامية اختبار تحلل الهواء أو تسرب الهيليوم؛ تم الاتفاق على معدل التسرب كتابيًا قبل PPAP الأختام المعدنية Springback، مسند الإسناد، ارتفاع الأزيز تخطيط كامل للمقالة الأولى؛ حد اللدغ المذكور في الرسم تشترك العائلات المذكورة أعلاه في ملف تعريف واحد للمخاطر: الواجهة عبارة عن لحام أو التصاق أو ختم، ولا يمكن الحكم على أي منها من خلال النظر إلى الجزء. عينة من الواجهة، وليس النهاية. الكربون الصلب جولة الجوز الملحومة للصفائح المعدنية صامولة لحام أسطوانية مع نتوءات لحام وتجويف مركزي ملولب للتثبيت الدائم الملولب في مجموعات الصفائح المعدنية الرقيقة. عرض المنتج → GB/T 6177 وDIN 6923 صواميل شفة صواميل شفة مترية من M5 إلى M20 مع غسالة مدمجة وجانب سفلي مسنن، متوفرة في درجات الفولاذ الكربوني والفولاذ المقاوم للصدأ. عرض المنتج → صامولة مقاومة للماء ذات نهاية مغلقة ومكفوفة ذات حواف صامولة مثبتة بشكل أعمى برأس ذو حواف وأسطوانة مغلقة مغلقة للتوصيلات الملولبة المقاومة للماء في صفائح رقيقة وتجميعات حزمة بطارية EV. عرض المنتج → تكلفة قطعة واحدة مرفوضة، تم حلها سعر الشراء هو أصغر رقم في طلب التثبيت بالجملة؛ تكلفة القطعة المرفوضة هي الرقم الذي يقرر المشروع. 50.000 قطعة لكل قطعة في المثال 4,250 دولار أمريكي القيمة المادية عند 0.085 دولار أمريكي فوب 2,100 دولار أمريكي استبدال الشحن الجوي، 49 بالمائة من قيمة المواد 3.5x تكلفة الشحن مقابل حزمة الموافقة البالغة 600 دولار أمريكي طلبية مكونة من 50,000 صواميل ملحومة ذات حواف بسعر 0.085 دولارًا أمريكيًا FOB تحمل قيمة مادية تبلغ 4,250 دولارًا أمريكيًا. يتم عرض حزمة PPAP مع تخطيط الأبعاد ومراجعة الشهادات واختبار الطلاء بسعر 600 دولار أمريكي لمرة واحدة، وهو 0.012 دولار أمريكي لكل قطعة عند 50000 قطعة و0.0024 دولار أمريكي لكل قطعة عند 250000 قطعة. إذا تم رفض الدفعة الأولى على الارتفاع المتوقع واستبدالها بالشحن الجوي، فإن الشحن وحده يصل إلى 2,100 دولار أمريكي، أو 49 بالمائة من قيمة المادة، قبل إعادة العمل أو توقف الخط أو رد المبالغ المدفوعة من قبل العميل. مثال توضيحي مع الافتراضات المذكورة، وليس الاقتباس. استبدل سعر الوحدة الخاص بك وسعر الشحن وتكلفة الاختبار؛ فالنسبة، وليس الرقم المطلق، هي الحجة. الشروط التي يسأل عنها المشترون قبل إصدار أمر الشراء ما هي خطة أخذ العينات التي يجب أن يستخدمها طلب التثبيت بالجملة؟ المعيار الافتراضي العملي هو ISO 2859-1 عند مستوى الفحص العام II، مع AQL 0.65 على الخيوط والخواص الميكانيكية، و1.5 على الأبعاد و4.0 على العلامات والعيوب التجميلية. ضع المستويات في أمر الشراء وليس في البريد الإلكتروني، لأن النزاع حول الكمية المرفوضة تتم تسويته من خلال الوثيقة التي وقعها الطرفان. من يملك قوالب الختم وتركيبات اللحام؟ يجب أن يمتلك المشتري الأدوات أو يمتلك حق نقل مكتوب. يتطلب IATF 16949:2016 البند 8.5.3.1 وضع علامة على الأدوات المملوكة للعميل وحمايتها بشكل دائم؛ الإضافة التجارية عبارة عن جدول أدوات يسرد أرقام القوالب وعدد التجاويف والحالة الحالية والشروط التي تتحرك بها الأدوات في حالة انتهاء العلاقة. كيف ينبغي أن يتم تصنيفها وتتبعها؟ يجب أن يحمل كل ملصق كرتوني رقم الجزء ومراجعة الرسم ورقم الدفعة ورقم الحرارة والكمية وتاريخ الإنتاج وشهادة المطابقة. يتطلب IATF 16949 إمكانية التتبع من المواد الخام إلى الشحن، لذا يجب أن يتوافق الرقم الحراري الموجود على الكرتون مع شهادة المادة وسجلات العملية لتلك الدفعة خلال يوم عمل واحد. ماذا يحدث إذا فشلت المقالة الأولى؟ وافق على قاعدة الاحتواء قبل أمر الشراء: يتم فتح نموذج 8D خلال 24 ساعة، والاحتواء الكامل للدفعات المتأثرة، ولا توجد شحنات أخرى حتى إعادة الموافقة على نفس مستوى PPAP، وتاريخ إعادة التقديم المكتوب. عادةً ما يكون المورد الذي يتفاوض بشأن هذا الشرط بهدوء هو المورد الذي لديه أجهزة قياس معايرة وخطة تحكم مباشر. .automotive-fastener-guide { --afg-accent: #0e47a1; --afg-accent-bg: #e8eefa; --afg-accent-text: #0b3578; --afg-text: #1a1a1a; --afg-muted: #595959; --afg-panel: #f4f6fb; --afg-line: #d3dbe8; --afg-dark-bg: #0f2f5c; --afg-dark-text: #f3f6fc; color: var(--afg-text); background: #ffffff; font-size: 16px; line-height: 1.9;}.automotive-fastener-guide .article-section { margin-bottom: 10px;}.automotive-fastener-guide p { font-size: 16px !important; margin-bottom: 12px; color: var(--afg-text); line-height: 1.9;}.automotive-fastener-guide p p { margin-top: 8px;}.automotive-fastener-guide .afg-lede { font-weight: 600; color: var(--afg-accent-text); background: var(--afg-panel); border-left: 6px solid var(--afg-accent); border-radius: 0 8px 8px 0; padding: 18px 22px 18px 24px;}.automotive-fastener-guide h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; margin-top: 52px; line-height: 1.6; letter-spacing: -0.2px; color: var(--afg-accent-text); border-left: 6px solid var(--afg-accent); border-bottom: 1px solid var(--afg-line); padding: 6px 14px 10px 16px; background: linear-gradient(90deg, #eef2fa 0%, #ffffff 78%);}.automotive-fastener-guide h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; margin-top: 26px; line-height: 1.9; letter-spacing: 0.02em; color: var(--afg-accent); padding-left: 16px; position: relative;}.automotive-fastener-guide h3::before { content: ""; position: absolute; left: 0; top: 11px; width: 7px; height: 7px; background: var(--afg-accent); transform: rotate(45deg);}.automotive-fastener-guide strong { color: var(--afg-accent-text); font-weight: 700;}.automotive-fastener-guide a { color: var(--afg-accent-text); text-decoration: underline; text-underline-offset: 3px; font-weight: 600; transition: color 0.2s ease;}.automotive-fastener-guide a:hover { color: var(--afg-accent);}.automotive-fastener-guide ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; padding-left: 18px;}.automotive-fastener-guide ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.automotive-fastener-guide li { list-style: inherit; font-size: 16px; margin-bottom: 6px; color: var(--afg-text); line-height: 1.9;}.automotive-fastener-guide .afg-list { background: var(--afg-panel); border-left: 4px solid var(--afg-accent); border-radius: 0 6px 6px 0; padding: 14px 18px 6px 20px; color: var(--afg-text);}.article-section table { display: table !important;}.article-section thead { display: table-header-group !important;}.article-section tbody { display: table-row-group !important;}.article-section tr { display: table-row !important;}.article-section th { display: table-cell !important;}.article-section td { display: table-cell !important;}.automotive-fastener-guide .afg-table-wrap { overflow-x: auto; margin: 18px 0 22px; border-radius: 6px;}.automotive-fastener-guide table { width: 100%; border-collapse: collapse; background: #ffffff; font-variant-numeric: tabular-nums;}.automotive-fastener-guide th { font-weight: bold; border: 1px solid #cccccc; padding: 8px; color: var(--afg-accent-text); background: var(--afg-accent-bg); text-align: left; font-size: 15px; line-height: 2;}.automotive-fastener-guide td { border: 1px solid #cccccc; padding: 8px; color: var(--afg-text); background: #ffffff; font-size: 15px; line-height: 2; transition: background 0.2s ease;}.automotive-fastener-guide caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; line-height: 1.9; text-align: left; padding-top: 8px;}.automotive-fastener-guide tr:nth-child(even) td { background: #f7f9fc;}.automotive-fastener-guide td:first-child { color: var(--afg-accent-text); font-weight: 600;}.automotive-fastener-guide tr:first-child td { background: var(--afg-accent-bg); color: var(--afg-accent-text); font-weight: 700; letter-spacing: 0.01em;}.automotive-fastener-guide tr:hover td { background: #eef2f9; color: var(--afg-accent-text);}.automotive-fastener-guide .afg-quote { margin: 22px 0 8px; padding: 20px 24px; font-size: 18px; line-height: 1.8; font-weight: 600; color: var(--afg-accent-text); background: linear-gradient(135deg, #eef3fb 0%, #e3ebf8 100%); border-top: 3px solid var(--afg-accent); border-radius: 4px;}.automotive-fastener-guide .afg-quote-label { display: block; font-size: 14px; line-height: 2; font-weight: 700; letter-spacing: 0.12em; text-transform: uppercase; color: var(--afg-muted); margin-bottom: 6px;}.automotive-fastener-guide .afg-compare { display: grid; grid-template-columns: 1fr 1fr; gap: 16px; margin: 20px 0 12px;}.automotive-fastener-guide .afg-compare-col { border-radius: 8px; padding: 16px 18px 8px;}.automotive-fastener-guide .afg-compare-col h3 { margin-top: 0;}.automotive-fastener-guide .afg-compare-col li { font-size: 15px; line-height: 2;}.automotive-fastener-guide .afg-compare-a { background: var(--afg-accent-bg); border: 1px solid #c8d6ee; color: var(--afg-text);}.automotive-fastener-guide .afg-compare-b { background: #f4f4f4; border: 1px solid #dcdcdc; color: var(--afg-text);}.automotive-fastener-guide .afg-compare-b h3 { color: var(--afg-accent-text);}.automotive-fastener-guide .afg-verdict { background: var(--afg-dark-bg); color: var(--afg-dark-text); border-left: 6px solid var(--afg-accent); border-radius: 10px; padding: 22px 24px 12px; margin: 24px 0 10px; box-shadow: 0 10px 24px #c7d2e4;}.automotive-fastener-guide .afg-verdict-title { display: block; font-size: 14px; line-height: 2; font-weight: 700; letter-spacing: 0.14em; text-transform: uppercase; color: #b9cdf0; margin-bottom: 6px;}.automotive-fastener-guide .afg-verdict p { color: var(--afg-dark-text);}.automotive-fastener-guide .afg-verdict strong { color: var(--afg-dark-text);}.automotive-fastener-guide .afg-timeline { counter-reset: afg-step; position: relative; padding-left: 46px; margin: 20px 0 8px;}.automotive-fastener-guide .afg-timeline::before { content: ""; position: absolute; left: 15px; top: 8px; bottom: 14px; width: 2px; background: #c9d5e8;}.automotive-fastener-guide .afg-step { counter-increment: afg-step; position: relative;}.automotive-fastener-guide .afg-step::before { content: counter(afg-step); position: absolute; left: -46px; top: 2px; width: 32px; height: 32px; border-radius: 50%; background: var(--afg-accent); color: #ffffff; font-size: 14px; line-height: 32px; font-weight: 700; text-align: center; font-variant-numeric: tabular-nums;}.automotive-fastener-guide .afg-metrics { display: flex; flex-wrap: wrap; gap: 14px; margin: 20px 0 18px;}.automotive-fastener-guide .afg-metric { flex: 1 1 158px; background: var(--afg-accent-bg); border-top: 4px solid var(--afg-accent); border-radius: 6px; padding: 16px 16px 12px;}.automotive-fastener-guide .afg-metric-value { display: block; font-size: 26px; line-height: 1.4; font-weight: 700; color: var(--afg-accent-text); font-variant-numeric: tabular-nums;}.automotive-fastener-guide .afg-metric-label { display: block; font-size: 14px; line-height: 2; color: var(--afg-muted);}.automotive-fastener-guide .afg-note { font-size: 14px !important; line-height: 2; font-style: italic; color: var(--afg-muted); border-left: 3px solid var(--afg-line); padding-left: 12px;}@media (max-width: 768px) { .automotive-fastener-guide h2 { margin-top: 38px; padding: 6px 12px 10px 12px; } .automotive-fastener-guide .afg-compare { grid-template-columns: 1fr; gap: 12px; } .automotive-fastener-guide .afg-metrics { flex-direction: column; gap: 10px; } .automotive-fastener-guide .afg-timeline { padding-left: 38px; } .automotive-fastener-guide .afg-timeline::before { left: 13px; } .automotive-fastener-guide .afg-step::before { left: -38px; width: 28px; height: 28px; line-height: 28px; } .automotive-fastener-guide .afg-quote { font-size: 16px; line-height: 1.9; padding: 16px 18px; } .automotive-fastener-guide .afg-lede { padding: 14px 16px 14px 18px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

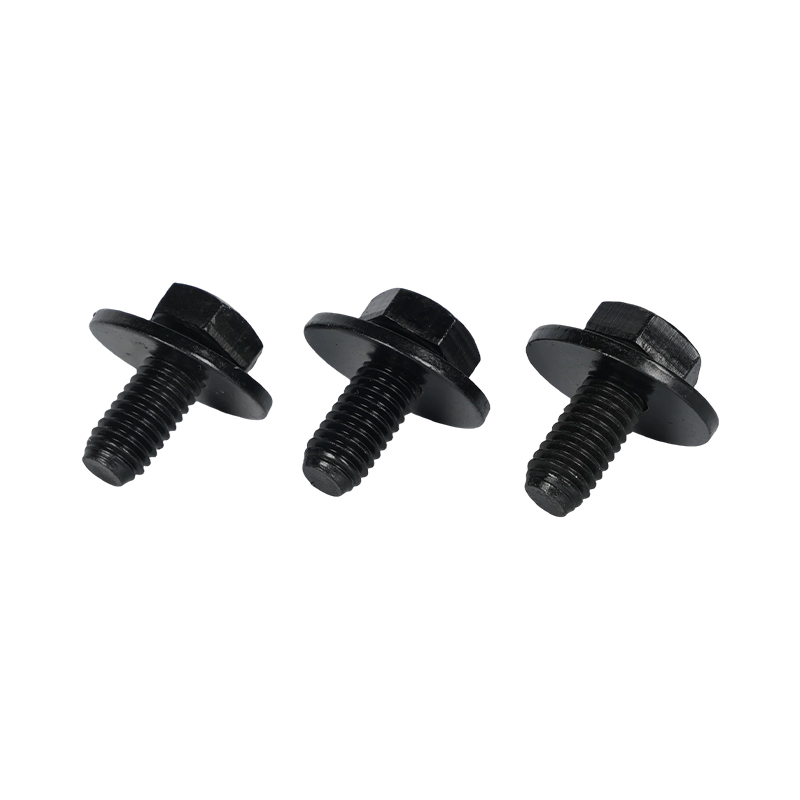

إن مسمار شفة M10 المختوم بـ 8.8 هو جزء بقدرة 800 ميجا باسكال. اكتب M10 x 30، فئة 8.8، مطلي بالزنك على الرسم ولا يزال يتعين على المورد اختيار سمك الطلاء، ومعامل الاحتكاك، وفئة الجوز وهدف رش الملح، وتقرر هذه الاختيارات الأربعة ما إذا كانت الوصلة ستجتاز اختبار التآكل لمدة 480 ساعة أو تفشل عند 96. في برامج الإنتاج، يعد تحديد الفئة هو الجزء السهل؛ تحمل درجة المادة الموجودة أسفلها ونظام الطلاء الموجود فوقها معظم المخاطر. فئة الملكية ودرجة المادة ودرجة الطلاء هي ثلاثة متطلبات منفصلة. تجيب علامة 8.8 الفردية فقط على القرار الأول، ويقوم أمر الشراء الذي لا يذكر أي شيء آخر بنقل القرارين الآخرين إلى المورد. يتم فك تشفير فئات القوة إلى ميغاباسكال بدون جدول بحث تشير فئة الملكية إلى القوة مباشرة بالميغاباسكال: الفئة 8.8 تعني قوة شد اسمية تبلغ 800 ميجا باسكال وقوة خضوع تبلغ 640 ميجا باسكال، والفئة 10.9 تعني 1000 ميجا باسكال و900 ميجا باسكال. الرقم الأول مضروبًا في 100 يعطي قوة الشد الاسمية. ضرب كلا الرقمين معًا ثم في 10 يعطي قوة خضوع تبلغ 0.2 بالمائة، وهو الضغط الذي يأخذ عنده الجزء مجموعة دائمة تساوي 0.2 بالمائة من طول مقياسه. وبالتالي فإن الفئة 12.9 تصل إلى 1200 ميجا باسكال من الشد وإنتاجية 1080 ميجا باسكال، في حين أن الفئة 4.8 هي 400 ميجا باسكال من الشد وإنتاجية 320 ميجا باسكال لأن نسبتها هي 0.8 بدلاً من 0.9. 800 ميجا باسكال قوة الشد الاسمية للفئة 8.8 640 ميجا باسكال قوة إنتاجية 0.2% من الدرجة 8.8 0.9 نسبة العائد إلى الشد من الفئة 8.8 إلى 12.9 الطبقة الأعلى ليست افتراضية أفضل. تتمتع الفئة 12.9 بأعلى قوة شد وأقل قدرة على تحمل تقصف الهيدروجين، وتحتاج إلى رأس ذو حواف أو وجه فلكة مقوى للحفاظ على إجهاد التحمل تحت السيطرة. تغطي الفئة 8.8 معظم أعمال هيكل الجسم والمقاعد، ويظل 10.9 هو الاختيار الشائع لمفاصل التعليق والتوجيه. فئات الخصائص للبراغي الفولاذية وفقًا للمواصفة ISO 898-1 وللفولاذ المقاوم للصدأ وفقًا للمواصفة ISO 3506-1، مع المواد ومواضع المركبات التي تخدمها كل فئة عادةً. فئة الملكية قوة الشد الاسمية قوة الخضوع 0.2% مادة أساسية نموذجية الاستخدام النموذجي للسيارات 4.8 400 ميجا باسكال 320 ميجا باسكال فولاذ منخفض الكربون، ذو رأس بارد الأقواس الداخلية، ومقاطع القطع 8.8 800 ميجا باسكال 640 ميجا باسكال فولاذ متوسط الكربون أو البورون، مروي ومقسّى إطارات المقاعد، وأقواس الجسم، والهيكل العام 10.9 1000 ميجا باسكال 900 ميجا باسكال سبائك الصلب الكروم والموليبدينوم التعليق، التوجيه، مثبتات حزام الأمان 12.9 1200 ميجا باسكال 1,080 ميجا باسكال سبائك الصلب، الحد الأدنى هدأ 380 درجة مئوية مجموعة نقل الحركة عالية الحمولة، ومفاصل ذات قطر صغير عالية الحمولة A2-70 700 ميجا باسكال 450 ميجا باسكال الفولاذ الأوستنيتي المقاوم للصدأ 304 الزخرفة الخارجية والمناطق الرطبة في المقصورة A4-80 800 ميجا باسكال 600 ميجا باسكال الفولاذ الأوستنيتي المقاوم للصدأ 316 التعرض للكلوريد، ومناطق رش ملح الطريق تتبع درجات المواد الفصل بدلاً من تعريفه يعمل معيار التثبيت على إصلاح النتيجة الميكانيكية النهائية ويترك اختيار المواد مفتوحًا، ولهذا السبب تظهر علامة 8.8 نفسها على الفولاذ الكربوني المتوسط وعلى الفولاذ المصنوع من سبائك البورون الدقيقة. عادةً ما تكون أجزاء الفئة 8.8 مصنوعة على البارد من الفولاذ الكربوني المتوسط ​​الذي يحتوي على 0.25 إلى 0.55 بالمائة من الكربون، أو من درجات البورون مثل 10B21 و35K، ثم يتم إخمادها وتلطيفها. تحتاج الفئتان 10.9 و12.9 إلى سبائك الصلب مع الكروم والموليبدينوم عادة، على سبيل المثال 42CrMo4 أو SCM435، لأن مستوى القوة الأعلى يتطلب صلابة أفضل ومقاومة للتلطيف. يحدد جدول المعالجة الحرارية في ISO 898-1، وهو المعيار الدولي للخواص الميكانيكية للمثبتات الفولاذية، حدًا أدنى لدرجة حرارة التقسية تبلغ 425 درجة مئوية للفئة 10.9 و380 درجة مئوية للفئة 12.9، ويحد نفس المعيار من إزالة الكربنة على الخيط لأن الطبقة السطحية الناعمة تقلل من عمر الكلال قبل أن تقلل من قوة الشد. يتم تغطية الفولاذ المقاوم للصدأ بواسطة ISO 3506-1 بدلاً من ذلك. A2-70 يصل إلى 700 ميجا باسكال مع مقاومة شد 450 ميجا باسكال، و A4-80 يصل إلى 800 ميجا باسكال مع 600 ميجا باسكال. لا يتطابق أي منهما مع الفئة 10.9، لذا فإن استبدال الفولاذ المقاوم للصدأ في المفصل 10.9 يغير المفصل بدلاً من اللمسة النهائية فقط. بالنسبة للأجزاء التي تبقى داخل نطاق الأبعاد القياسية، فإن نطاق البراغي والمسامير يغطي الرؤوس ذات الحواف، ومسامير اللحام وتكوينات الغسالة المجمعة، مع تأكيد فئة الملكية لكل جزء مقابل الرسم عند عرض الأسعار. التعريف: فئة الملكية بموجب ISO 898-1 عبارة عن مجموعة من متطلبات الأجزاء النهائية التي تغطي قوة الشد الاسمية، وقوة الخضوع بنسبة 0.2 بالمائة، والاستطالة بعد الكسر، وطاقة التأثير والصلابة. يتم التحقق من ذلك عن طريق اختبار أداة التثبيت المجمعة، لذلك لا يزال بإمكان اثنين من الموردين الذين يعملون من نفس درجة الفولاذ تقديم فئات مختلفة. تتم مطابقة فئات الجوز بحمل إثبات، وليس بالمظهر الجوز من الفئة 8 هو الشريك الصحيح لبراغي من الفئة 8.8. يعين ISO 898-2 فئة الجوز 8 ضغط حمل إثبات يبلغ 800 ميجا باسكال، وبالتالي تفشل ساق الترباس قبل تجريد خيوط الصمولة، وهذا هو وضع الفشل المقصود في وصلة متطابقة بشكل صحيح. ويغطي معيار الجوز أيضًا الفئتين 04 و05 للمكسرات منخفضة الكربون ذات الأحجام الصغيرة، والفئات 4 و5 و6 و10 و12 فوقها. يبلغ ضغط حمل الدليل 1,040 ميجا باسكال للفئة 10 و1,150 ميجا باسكال للفئة 12 عبر نطاقات الحجم التي تنطبق عليها هذه الفئات. يحمل الارتفاع جزءًا من الحمل أيضًا: يصل الصامولة الأطول من النمط 2 إلى ISO 4033 إلى حمل إثبات أعلى من الصامولة من النمط 1 إلى ISO 4032 في نفس الفئة وحجم الخيط. طول الخطوبة يقرر أكثر من الفصل على ورقة رقيقة. تحتاج الخيوط الفولاذية إلى 1.0 مرة على الأقل من القطر الاسمي للاشتباك، ويحتاج الألومنيوم إلى حوالي 1.5 مرة، وتحت هذا العتبة يتم قطع شرائح الخيط قبل أن يصل البرغي إلى الحمل الدليلي. تضيف صواميل الحافة إلى DIN 6923 أو GB/T 6177 وجه محمل متكامل ينشر حمل المشبك على الألواح الرقيقة ويزيل غسالة منفصلة من تسلسل التجميع. GB/T 6177 وDIN 6923 صواميل شفة تقوم الحافة المدمجة بتوزيع حمل المشبك على الألواح الرقيقة، بينما يقاوم وجه المحمل المسنن الاهتزاز؛ تغطي أحجام M5 – M20 درجات القوة والمواد المتعددة. عرض المنتج → يتم ضبط مقاومة التآكل بواسطة نظام الطلاء يتم حساب عمر التآكل على مثبتات السيارات بساعات من رش الملح المحايد إلى الصدأ الأحمر بموجب ISO 9227، ويقوم نظام الطلاء بتحريك هذا الرقم أكثر بكثير مما يفعله الفولاذ الموجود أسفله. أنظمة الطلاء المطبقة على أدوات التثبيت الملولبة للسيارات، مع المعيار المرجعي، وعادةً ما يتم كتابة نطاق رش الملح في الرسم والتعرض للتقصف الذي تنتجه كل عملية. نظام الطلاء المعيار المرجعي يستهدف رش الملح النموذجي الصدأ الأحمر خطر التقصف الهيدروجيني موقف نموذجي الطلاء الكهربائي بالزنك، التخميل ثلاثي التكافؤ ايزو 4042 96 إلى 240 ساعة عالية فوق 1000 ميجا باسكال، مطلوب الخبز الأقواس الداخلية، وأجهزة المقصورة الطلاء الكهربائي بالزنك والنيكل، بنسبة 12 إلى 15 بالمائة من النيكل ايزو 4042 480 إلى 1000 ساعة عالية فوق 1000 ميجا باسكال، مطلوب الخبز الهيكل والفرامل والمفاصل السفلية رقائق الزنك، رقائقي ايزو 10683 720 إلى 1000 ساعة عملية منخفضة وغير كهربائيا أجزاء من الفئتين 10.9 و12.9، وأجهزة حزمة البطارية الجلفنة بالغمس الساخن ايزو 10684 يعتمد على كتلة الطلاء، عادة من 40 إلى 80 ميكرومتر منخفض مثبتات هيكلية أكبر، M10 وما فوق يتبع التقصف الهيدروجيني قوة الشد وليس سمك الطلاء. كل جزء مطلي بالكهرباء عند 1000 ميجا باسكال وما فوق يحمل تعرضًا، ولهذا السبب يتطلب ISO 4042 خبز إزالة التقصف بعد الطلاء ويوفر ISO 15330 اختبار التحميل المسبق لتأكيد النتيجة. يمكن أن يجتاز الترباس مقاس 12.9 الذي يتم خبزه متأخرًا أو تجريده وإعادة طلاءه أو مطليه برواسب ثقيلة فحص الأبعاد ولا يزال يتشقق تحت الحمل خلال أيام من التجميع. تتجنب رقائق الزنك وفقًا للمعيار ISO 10683 حمام الطلاء تمامًا، وهذا هو السبب الرئيسي في أنها تهيمن على مواصفات الفئتين 10.9 و12.9 للهيكل وأجهزة حزمة البطارية. فحص الزوجين الجلفانيين: يقوم مسمار فولاذي مطلي بالزنك ملولب في غلاف من الألومنيوم أو علبة بطارية بوضع معدنين مختلفين على اتصال. عندما ترى المفصلة رذاذًا أو تكثيفًا على الطريق، فإن الطلاء الموجود على الجانب الفولاذي وأي مادة مانعة للتسرب في الواجهة تحدد النتيجة أكثر مما تفعله فئة الملكية. تضيف مفاصل المقعد والعجلة والبطارية متطلبات تحمل ثلاث عائلات مشتركة متطلبات لا تستطيع فئة الملكية التعبير عنها: مثبتات المقعد وأحزمة الأمان، ومحاور العجلات، ومرفقات حزمة بطارية السيارة الكهربائية. مثبتات المقعد وحزام الأمان عادة ما تكون صواميل تثبيت حزام الأمان ملولبة 7/16-20 UNF. يتم التحقق من قوة التثبيت على التجميع بموجب لائحة الأمم المتحدة رقم 14 أو FMVSS 210، وبالتالي فإن متطلبات التثبيت هي مزيج وليس رقمًا واحدًا: قوة من الفئة 8 أو 10، وطلاء يتحمل رطوبة المقصورة، وإمكانية تتبع الدفعة مرة أخرى إلى رقم الحرارة. مفاصل محور العجلة عادةً ما يتم ربط مسامير عجلات سيارات الركاب بأحجام M12 وM14 إلى 110 إلى 140 نيوتن متر ويتم إعادة استخدامها عند تغيير الإطارات، لذلك يجب أن يتحمل الطلاء ملامسة المقبس بالإضافة إلى ملح الطريق. تعمل صواميل الغطاء المكونة من قطعة واحدة على حماية نهاية الخيط ووجه الجلوس من أضرار الحجر، ويجب أن تتطابق زاوية المقعد، البالغة 60 درجة في معظم سيارات الركاب، مع العجلة. قطعة واحدة من نوع غطاء محور العجلة يحمي الغطاء المكون من قطعة واحدة طرف الخيط ووجه الجلوس، بينما يتوافق المقعد المخروطي بزاوية 60 درجة وأحجام M12/M14 مع واجهات تثبيت العجلات الشائعة. عرض المنتج → حاويات حزمة بطارية EV تحمل مثبتات حزمة البطارية وظيفة الختم جنبًا إلى جنب مع الوظيفة الهيكلية. يحافظ الجوز الأعمى المغلق على الخيط خارج الحجم المغلق، وعادة ما تتم كتابة هدف العلبة كـ IP67 أو IP6K9K، وهو اختبار تسرب على التجميع بدلاً من خاصية الجوز. ما يهم في المواصفات هو وصلة اللحام أو التثبيت بالدرج، وتوافق الطلاء مع صينية الألومنيوم، ونافذة عزم الدوران التي تغلق دون سحق الختم. صواميل مقاومة للماء ذات حواف مغلقة ومغلقة للصفائح الرقيقة يقوم البرميل المغلق بإغلاق تجويف الخيط من أجل التثبيت الأعمى أحادي الجانب في صفائح رقيقة، بينما تقوم الحافة بتوزيع الحمل؛ تتضمن أحجام M3 – M12 تكوينات ذات تصنيف IP68. عرض المنتج → ما يجب أن يذكره خط التثبيت في الرسم إن رسم خط القطر والطول وفئة الخاصية يترك أربعة معايير قبول مفتوحة، ويصبح كل واحد منها محل خلاف في PPAP. معيار الأبعاد وتفاوت الخيط، على سبيل المثال ISO 4014 أو ISO 4032، أو رسم بأبعاد كاملة. فئة الخاصية بالإضافة إلى الإصدار القياسي، على سبيل المثال الفئة 10.9 إلى ISO 898-1:2013. معيار الطلاء ودرجته، على سبيل المثال ISO 4042 أو ISO 10683، مع رش الملح الذي يستهدف الصدأ الأحمر خلال ساعات. نافذة معامل الاحتكاك، على سبيل المثال 0.12 إلى 0.16، مع استخدام طريقة شد عزم الدوران للتحقق من ذلك. حدود النظافة، وبالنسبة للأجزاء من الفئتين 10.9 و12.9، يرتبط سجل إزالة التقصف بمجموعة الطلاء. متطلبات التتبع: الرقم الحراري، ووضع علامات على الكمية، ومستوى تقديم PPAP. تعمل أدلة المورد على سد الفجوة بين الفئة الموجودة في المقدمة والشهادة الموجودة في الملف. حصلت شركة Zhejiangxinye Automobile Technology Co., Ltd. على شهادة IATF 16949-2016 وتتحكم في التسلسل بدءًا من تحليل المواد الواردة وحتى اختبار الخصائص الميكانيكية للأجزاء النهائية، وهو ما يراجعه عميل السيارات خلال مراجعة القدرات والجودة . اطلب سجلات الشد والصلابة لمجموعة الإنتاج، وطريقة قياس سماكة الطلاء، وتقرير رش الملح الذي يذكر المعيار والساعات، وليس علامة النجاح وحدها. الأسئلة الشائعة من المهندسين والمشترين ماذا يعني 8.8 على رأس الترباس؟ قوة الشد الاسمية 800 ميجا باسكال وقوة الخضوع 640 ميجا باسكال وفقًا للمعيار ISO 898-1. يحمل الرأس أيضًا علامة تعريف الشركة المصنعة، وهو ما يجعل إمكانية تتبع الكمية ممكنة بعد التجميع. هل يجب دائمًا إقران الترباس 10.9 بجوز من الفئة 10؟ نعم للمفاصل المصممة للفشل في الساق. يحمل الجوز من الفئة 10 إجهاد حمل إثباتًا يبلغ 1040 ميجا باسكال، وبالتالي ينكسر البرغي قبل شريط الخيوط. يؤدي إقران مسمار 10.9 مع صامولة من الفئة 8 إلى نقل الفشل إلى الجوز ويجعل قوة المفصل غير متوقعة عند قيمة عزم الدوران المذكورة في الرسم. ما هي عدد ساعات رش الملح التي يجب تحديدها؟ الشكل يتبع منطقة السيارة. عادةً ما تكون الأجهزة الداخلية مؤهلة بعد 96 إلى 240 ساعة للصدأ الأحمر مع الزنك ثلاثي التكافؤ، والهيكل والمفاصل السفلية عند 480 إلى 1000 ساعة مع الزنك والنيكل، وحزمة البطارية أو الأجهزة المكشوفة عند 720 ساعة أو أكثر مع رقائق الزنك. اذكر المعيار والساعات ومعيار الفشل واكتب الصدأ الأحمر بدلاً من الصدأ الأبيض. هل الطلاء بالزنك مقبول في مثبتات الفئة 12.9؟ فقط مع عملية إزالة التقصف الخاضعة للرقابة وفقًا لمعيار ISO 4042 والكثير من الأدلة على ذلك. تعد الفئة 12.9 عند 1200 ميجاباسكال هي الفئة الأكثر حساسية في الاستخدام الشائع للسيارات، وتوجهها معظم المواصفات إلى رقائق الزنك إلى ISO 10683 لأن هذه العملية لا ترسب الهيدروجين. تبدأ علامة الفئة الموجودة على الرأس بالمواصفات بدلاً من إكمالها. قم بمطابقة فئة الصمولة مع الحمل المقاوم للمسمار، وتأكد من درجة المادة التي تجعل الفئة قابلة للتحقيق، واكتب معيار الطلاء وساعات رش الملح ونافذة الاحتكاك على الرسم. تعمل هذه الإضافات الثلاثة على إزالة معظم الغموض الذي يظهر لاحقًا كمطالبة بالتآكل أو تدقيق عزم الدوران. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.automotive-fastener-guide{ --af-accent:#0e47a1; --af-accent-bg:var(--af-accent); --af-accent-text:#ffffff; --af-deep-bg:#0a2c5e; --af-deep-text:#f1f5fb; --af-soft-bg:#e6edf9; --af-soft-text:#0f2b58; --af-paper:#f3f6fb; --af-paper-text:#1b2029; --af-text:#1b2029; --af-muted:#5a6470; --af-line:#c6d1e1; color:var(--af-text); font-size:16px; line-height:1.9;}.automotive-fastener-guide .article-section{ margin-bottom:24px;}.automotive-fastener-guide .article-section p{ font-size:16px !important; margin-bottom:12px; color:var(--af-text); line-height:1.9;}.automotive-fastener-guide .article-section:first-of-type p:first-of-type{ font-size:18px !important; line-height:1.8; color:var(--af-soft-text); background:var(--af-soft-bg); border-left:4px solid var(--af-accent); padding:14px 18px; margin-bottom:18px;}.automotive-fastener-guide .article-section h2{ font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px !important; margin-top:56px; line-height:1.6; color:var(--af-deep-text); background:var(--af-deep-bg); padding:12px 16px; border-left:6px solid #8fb4ee; border-radius:3px; letter-spacing:0.01em;}.automotive-fastener-guide .article-section h3{ font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; margin-top:20px; line-height:1.9; color:var(--af-accent); padding-left:14px; position:relative;}.automotive-fastener-guide .article-section h3::before{ content:""; position:absolute; left:0; top:11px; width:6px; height:6px; background:var(--af-accent-bg); border-radius:1px;}.automotive-fastener-guide ul{ margin-bottom:12px; list-style-type:disc; list-style-position:inside; padding-left:0; color:var(--af-text);}.automotive-fastener-guide ol{ margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0; color:var(--af-text);}.automotive-fastener-guide li{ list-style:inherit; font-size:16px; margin-bottom:6px; line-height:1.9; color:var(--af-text);}.automotive-fastener-guide .article-section table{ width:100%; border-collapse:collapse; margin:18px 0 12px; font-size:14px;}.automotive-fastener-guide .article-section th{ font-weight:bold; border:1px solid #cccccc; padding:8px; font-size:14px; line-height:2; text-align:left; color:var(--af-deep-text); background:var(--af-deep-bg);}.automotive-fastener-guide .article-section td{ border:1px solid #cccccc; padding:8px; font-size:14px; line-height:2; color:var(--af-text); background:#ffffff;}.automotive-fastener-guide .article-section tr:nth-child(even) td{ background:#eef2f9; color:var(--af-text);}.automotive-fastener-guide .article-section tr:first-child td{ background:var(--af-deep-bg); color:var(--af-deep-text); font-weight:bold;}.automotive-fastener-guide .article-section td:first-child{ font-weight:bold; color:var(--af-soft-text);}.automotive-fastener-guide .article-section tr:first-child td:first-child{ color:var(--af-deep-text);}.automotive-fastener-guide .article-section caption{ caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; line-height:1.9; text-align:left;}.automotive-fastener-guide a{ color:var(--af-accent); text-decoration:underline; text-underline-offset:2px; transition:color 0.2s ease;}.automotive-fastener-guide a:hover{ color:#0a2c5e; text-decoration:none;}.automotive-fastener-guide a[data-product-card="true"]{ display:block; margin:16px 0; text-decoration:none;}.automotive-fastener-guide strong{ color:var(--af-soft-text); font-weight:bold;}.automotive-fastener-guide .af-band{ background:var(--af-accent-bg); color:var(--af-accent-text); padding:18px 20px; border-radius:4px; margin:18px 0;}.automotive-fastener-guide .af-band p{ color:var(--af-accent-text); margin-bottom:0;}.automotive-fastener-guide .af-band strong{ color:var(--af-accent-text);}.automotive-fastener-guide .af-metrics{ display:flex; flex-wrap:wrap; gap:12px; margin:16px 0 18px;}.automotive-fastener-guide .af-metric{ flex:1 1 160px; background:var(--af-soft-bg); color:var(--af-soft-text); border-top:4px solid var(--af-accent-bg); border-radius:4px; padding:12px 14px;}.automotive-fastener-guide .af-metric span{ display:block; font-size:26px; font-weight:bold; line-height:1.4; color:var(--af-accent); letter-spacing:-0.01em;}.automotive-fastener-guide .af-metric small{ display:block; font-size:14px; line-height:2; color:var(--af-soft-text);}.automotive-fastener-guide .af-def{ background:linear-gradient(180deg,#eef3fc 0%,#dbe6f7 100%); color:var(--af-soft-text); border-radius:6px; padding:18px 20px; margin:20px 0; box-shadow:0 2px 6px rgba(10,44,94,0.10);}.automotive-fastener-guide .af-def p{ color:var(--af-soft-text); margin-bottom:0;}.automotive-fastener-guide .af-def strong{ color:var(--af-soft-text);}.automotive-fastener-guide .af-note{ background:#ffffff; color:var(--af-text); border:1px solid var(--af-line); border-top:4px solid var(--af-accent-bg); box-shadow:0 6px 16px rgba(10,44,94,0.10); border-radius:6px; padding:16px 18px; margin:20px 0;}.automotive-fastener-guide .af-note p{ color:var(--af-text); margin-bottom:0;}.automotive-fastener-guide .af-note strong{ color:var(--af-soft-text);}.automotive-fastener-guide .af-steps{ background:var(--af-paper); color:var(--af-paper-text); border-left:4px solid var(--af-accent-bg); border-radius:0 6px 6px 0; padding:16px 18px; margin:16px 0 20px;}.automotive-fastener-guide .af-steps ol{ margin-bottom:0;}.automotive-fastener-guide .af-steps li{ color:var(--af-text);}@media (max-width:768px){ .automotive-fastener-guide .af-metrics{ flex-direction:column; } .automotive-fastener-guide .article-section h2{ font-size:20px; padding:10px 12px; margin-top:40px; } .automotive-fastener-guide .article-section:first-of-type p:first-of-type{ padding:12px 14px; } .automotive-fastener-guide .af-band, .automotive-fastener-guide .af-def, .automotive-fastener-guide .af-note, .automotive-fastener-guide .af-steps{ padding:14px 14px; } .automotive-fastener-guide .article-section table{ font-size:14px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

يمكن لجوز العجلة من الفئة 10.9 أن يجتاز كل اختبارات الشد ISO 898-1 في المختبر ويظل يوقف خط التجميع، لأن الخاصية التي تفشل أولاً ليست عادةً هي التي تقيسها الشهادة. إن انجراف الجانب الخيطي، وامتصاص الهيدروجين أثناء الطلاء وارتفاع الأزيز على دعامة مختومة يحدد ما إذا كان يتم تثبيت الجزء بشكل نظيف بمعدل أم لا. يتم تنظيم إمداد أدوات تثبيت وختم السيارات حول المسافة بين العينة المتوافقة والعملية المستقرة، ويجب التخطيط لنصفي الانضباط - كيفية تصنيع الجزء، وكيفية التحكم في العملية - معًا. قامت شركة Zhejiangxinye Automobile Technology Co., Ltd. بتصنيع مثبتات السيارات والأختام المعدنية منذ عام 1995 وحصلت على شهادة IATF 16949:2016، والتي تضعها داخل الإطار الذي تصفه هذه المقالة: العنوان البارد والختم التدريجي على جانب التصنيع، PPAP، وخطط التحكم والاختبار الميكانيكي على جانب الجودة. 1995 سنة نشأة عملية التصنيع خلف الشركة الحالية IATF 16949:2016 حصلت على شهادة نظام إدارة الجودة للسيارات 1000 ميجا باسكال ISO 898-1 قوة الشد الاسمية لفئة الملكية 10.9 ما الذي يجعل أدوات تثبيت وختم السيارات تعمل بشكل مختلف هناك ثلاثة متطلبات تفصل بين توريد السيارات وأعمال التثبيت الصناعية العامة: نظام الجودة المعتمد IATF 16949:2016، وملف PPAP المعتمد قبل شحنة الإنتاج الأولى، وإمكانية تتبع الدفعة التي تمتد من رقم حرارة السلك الوارد إلى ملصق الكرتون. IATF 16949:2016 خط الأساس يعتمد IATF 16949:2016 على ISO 9001 ويضيف متطلبات خاصة بالسيارات: عمليات الموافقة على المنتج، وخطط التحكم، ومقاومة الأخطاء، وسجلات صيانة الأدوات وخطط الطوارئ لانقطاع المرافق. يتم إصدار الشهادة من قبل جهة تسجيل خارجية ويتم إعادة التحقق منها من خلال عمليات تدقيق المراقبة السنوية، لذلك يجب التحقق من رقم الشهادة مقابل قاعدة بيانات الجهة المصدرة بدلاً من صفحة الكتيب. يثبت PPAP العملية، وليس العينة يعد تقديم PPAP دليلاً على أن عملية الإنتاج، وليس العينة المجمعة يدويًا، تنتج جزءًا مطابقًا. توقع مخطط تدفق العملية، PFMEA، خطة التحكم، نتائج الأبعاد من تشغيل الإنتاج، تقارير اختبار المواد والأداء، وتحليل نظام القياس. يؤدي تغيير المادة أو مصدر المعالجة الحرارية أو مورد الطلاء الفرعي أو مراجعة القالب إلى إخطار العميل، وفي معظم البرامج، إعادة الموافقة قبل الشحنة التالية. إمكانية التتبع إلى رقم الحرارة التتبع هو شرط الإنتاج. يجب أن يتوافق الكرتون النهائي مع رقم التسخين، ومجموعة المعالجة الحرارية، ومجموعة الطلاء، والتحول الذي قام بتشغيله. وعندما يظهر كسر متأخر في الحقل، فإن تلك السلسلة هي التي تقصر الاحتواء على دفعة واحدة بدلاً من سنة من الإنتاج. عمليات تصنيع المثبتات: الرأس البارد، ولف الخيوط، والمعالجة الحرارية يتم تشكيل صواميل ومسامير السيارات بواسطة سلك ذو رأس بارد، ثم يتم لف الخيوط ومعالجتها بالحرارة ومغلفة؛ يتم استخدام الآلات للهندسة التي لا يمكن تشكيلها، مثل التجاويف الداخلية العميقة أو الميزات غير المتماثلة. العنوان البارد وتدفق الحبوب يقطع الرأس البارد طولًا من السلك ويشكل الرأس والساق والشفة بضربتين إلى خمس ضربات داخل قالب. الميزة الميكانيكية هي تدفق الحبوب: حيث ينحني الهيكل الليفي للفولاذ مع محيط الجزء بدلاً من أن يتم تقطيعه. تحافظ صامولة الحافة المصنوعة من السلك على الحبوب المستمرة حول نصف قطر الحافة، وهو بالضبط المكان الذي يتركز فيه ضغط الانحناء في الخدمة. العنوان البارد من السلك شكل شبه شبكي من الملف مع الحد الأدنى من نفايات الرقائق يتبع تدفق الحبوب محيط الرأس والشفة وقت الدورة يقاس بالثواني لكل جزء أفضل ملائمة: الأشكال ذات الحواف والرأس والملولبة من حيث الحجم التصنيع من مخزون البار تمت إزالة المواد لإنشاء النموذج؛ نفايات الرقائق متأصلة توقف تدفق الحبوب أينما قطعت الأداة وقت الدورة يقاس بالدقائق لكل جزء أفضل ملاءمة: ميزات غير متماثلة، تجاويف عميقة وأحجام منخفضة لف الخيط مقابل قطع الخيط يتم تشكيل الخيوط الملفوفة عن طريق إزاحة المواد بين القوالب بدلاً من إزالتها. تمتد الحبوب على طول شكل الخيط ويتم ترك الجذر مضغوطًا، مما يزيد من مقاومة الكلال تحت التحميل الدوري. تقطع الخيوط المقطوعة الحبوب من الجذر وتترك درجة أكثر حدة، لذلك بالنسبة للمفاصل الحرجة للسلامة مثل مثبتات المقعد ووصلات التعليق، فإن التدحرج هو المسار المتوقع. المعالجة الحرارية وفئات الملكية يحدد الإخماد والتلطيف فئة الخاصية، ويخصص المعيار ISO 898-1 لكل فئة قوة شد اسمية والحد الأدنى من مقاومة الخضوع. هذان الرقمان، وليس الطلاء أو حجم الخيط، يحددان ما يمكن أن يحمله المفصل. فئات خصائص البراغي والمسامير والمسامير كما هو محدد في المواصفة القياسية ISO 898-1، مع تطبيقات السيارات النموذجية. فئة الملكية قوة الشد الاسمية الحد الأدنى من قوة الخضوع الاستخدام النموذجي للسيارات 8.8 800 ميجا باسكال 640 ميجا باسكال أقواس الجسم، والديكور الداخلي، وأغطية غطاء المحرك 10.9 1000 ميجا باسكال 940 ميجا باسكال مثبتات المقاعد، وصلات التعليق، ومثبتات العجلات 12.9 1200 ميجا باسكال 1,100 ميجا باسكال مفاصل الهيكل عالية الضغط، حوامل ناقل الحركة فئة الخاصية هي تسمية مادية؛ تحميل المشبك هو خاصية مشتركة. يقدم جزأين من نفس الفئة أحمال مشبك مختلفة عند تغير الطلاء أو احتكاك الخيط أو سطح المحمل. الطلاء والاحتكاك والهيدروجين يؤدي الطلاء وظيفتين في وقت واحد: الحماية من التآكل ومعامل احتكاك ثابت. يتم تحديد أنظمة رقائق الزنك والزنك والنيكل حيث لا يمكن لطبقة الزنك الثلاثية التكافؤ أن تصل إلى هدف التآكل، ولكل نظام سلوك شد عزم الدوران الخاص به، وبالتالي فإن عزم الدوران المشدود الذي تم التحقق من صحته على طرف واحد لا يمكن نقله إلى آخر. الأجزاء من فئة الملكية 10.9 وما فوق، المطلية بعملية التحليل الكهربائي، تمتص الهيدروجين، وترتفع مخاطر الكسر مع الصلابة. يعتبر التحكم إجرائيًا: الخبز في نافذة محددة بعد الطلاء، والتحقق من خلال اختبار التحميل المسبق الموضح في المواصفة القياسية ISO 15330، والاحتفاظ بسجل الخبز مرفقًا بالدفعة. التعريف التقصف الهيدروجيني هو فقدان الليونة في الفولاذ عالي القوة الناتج عن امتصاص الهيدروجين، مما ينتج عنه كسر هش ومتأخر بمرور الوقت بعد ساعات أو أيام من التجميع دون تشوه واضح مسبقًا. سلسلة عملية الختم: التقطيع والثقب والتشكيل والقوالب التقدمية يتم إنتاج أختام السيارات على قوالب تقدمية تجمع بين التقطيع والثقب والتشكيل، وعند الاقتضاء، النقر داخل أداة واحدة يتم تغذيتها بالملف، وبالتالي فإن القالب بدلاً من مشغل الضغط هو الذي يحدد جودة الجزء. خطاف لحام منحني على شكل حرف L من الفولاذ الكربوني خطاف مصنوع من الفولاذ الكربوني مع ساق مستقيمة قابلة للحام وقسم احتجاز عمودي، مناسب للملحقات الملحومة في التجميعات المعدنية. عرض المنتج → كيف يقوم القالب التقدمي بتسلسل العمل يدخل الشريط إلى الأداة وتقوم كل محطة بتقدم العمل بمقدار درجة واحدة. تخترق المحطات المبكرة ثقوبًا تجريبية ومخططًا تقريبيًا. تتشكل المحطات الوسطى أو ترسم أو تنحني؛ تخترق المحطات اللاحقة الثقوب النهائية، أو الصنبور أو الغاطس؛ تقوم المحطة الأخيرة بفصل المكون عن الشريط الناقل. نظرًا لأن كل محطة تعمل بنفس الضربة، فإن الثقب البالي في المحطة الثالثة يظهر كخطأ في الأبعاد في المحطة الثامنة. ارتفاع الأزيز وجودة الحافة المقطوعة كل حافة مقصوصة تحمل نتوءًا، والمهم هو اتجاهها وارتفاعها بالنسبة للرسم. إن النتوء الذي يواجه سطحًا متزاوجًا يمنع الجلوس المتساطح، كما أن النتوء الموجود على الحافة المطلية يكسر الطلاء أثناء المناولة، ويعمل النتوء الموجود على الحافة المحملة بمثابة رافعة للضغط. يزداد ارتفاع المثقاب مع تآكل القالب، لذا فهو ينتمي إلى فترة فحص قائمة على السكتة الدماغية بدلاً من فحص بداية التشغيل ونهايته. إيقاع صيانة الأداة يتم الحفاظ على القوالب التقدمية مقابل عداد السكتة الدماغية، وليس التقويم. يقوم العداد بتشغيل فترات الشحذ، واستبدال المثقاب، وبعد كل شحذ، إجراء فحص أولي جديد قبل عودة المطبعة إلى الإنتاج. متطلبات مراقبة الجودة من الملف الوارد إلى منصة التحميل النهائية تمر مراقبة الجودة لبرامج تثبيت وختم السيارات عبر أربع بوابات: التحقق من المواد الواردة، والفحص أثناء العملية، والاختبار النهائي للأبعاد والميكانيكا، وإعادة التأهيل الدوري. كل بوابة لها طريقة محددة وخطة رد فعل محددة. عندما تكون الكمية محل نزاع عند استلام البضائع، تحدد المواصفة القياسية ISO 3269 إجراءات فحص القبول للمثبتات، ولهذا السبب يجب الاتفاق على خطط أخذ العينات المميزة في خطة التحكم بدلاً من التفاوض عليها بعد الرفض. ال التحكم في العملية بدءًا من تحليل المواد الخام وحتى اختبار الخصائص الميكانيكية النهائية هو ما يحول تلك الخطط إلى سجلات. صامولة لحام ذات حواف سوداء مستديرة من خلال خيط اللحام صامولة لحام أسطوانية مع شفة مستديرة لتوزيع الحمل وخيط داخلي كامل الطول، مخصص للربط الدائم بالمقاومة الملحومة في أنظمة المقاعد. عرض المنتج → بوابات التفتيش والمعايير المرجعية المستخدمة في إنتاج أدوات تثبيت وختم السيارات. بوابة ما يتم فحصه الطريقة أو المرجع المواد الواردة التركيب الكيميائي، الصلابة، إزالة الكربنة، سمك الملف شهادة المطحنة بالإضافة إلى التحليل الطيفي الكيميائي الداخلي تشكيل شقوق العنوان، انجراف الأبعاد، ارتفاع الأزيز الموافقة الأولية، تفتيش الدوريات، SPC على الخصائص الخاصة المعالجة الحرارية الصلابة، عمق الهيكل، البنية المجهرية اختبار الصلابة وقسم علم المعادن الموضوع الملعب والقطر الصغير، الجريان، الطول حلقة الذهاب وعدم الذهاب ومقاييس التوصيل ميكانيكية قوة الشد، مقاومة الحمل، اختبار الإسفين ISO 898-1 للبراغي والمسامير، ISO 898-2 للصواميل طلاء طلاء thickness, adhesion, salt spray hours ISO 4042 للأنظمة المطلية بالكهرباء، ASTM B117 لرش الملح الإصدار النهائي عدد العبوات، إمكانية تتبع الملصقات، النظافة خطة التحكم ومراجعة الشحن متطلبات التطبيق: المقاعد والعجلات والجسم وحزم بطاريات السيارة الكهربائية يحدد نظام السيارة الذي يقع فيه الجزء معايير القبول الخاصة به أكثر من شكله الخارجي: يتم الحكم على أجهزة المقعد والحزام على أساس التعب والاحتفاظ بعزم الدوران، وصواميل العجلات على حمل المشبك، وختم الجسم على الملاءمة والتآكل، وأجهزة حزمة البطارية على الختم. أنظمة المقاعد ومثبتات أحزمة الأمان صواميل اللحام لنظام المقعد، وصواميل المباعد وحشوات الضبط ملحومة بشكل بارز أو ملحومة موضعيًا في الإطار، لذا فإن هندسة اللحام مهمة بقدر أهمية قوة الخيط. تستخدم نقاط تثبيت الحزام تقليديًا خيط UNF 7/16-20؛ يجب أن يحمل الجوز هذا الخيط خلال دورة اللحام دون تشويه، ويجب أن تتحمل ألسنة اللحام قوة الدفع المحددة. مثبتات العجلات يتم تحديد صواميل العجلات من خلال شكل المقعد: مقعد مستدق بزاوية 60 درجة، أو مقعد كروي، أو مقعد مسطح مزود بغسالة مقيدة. يؤدي خلط أشكال المقعد بين الصمولة والعجلة إلى تدمير منطقة التلامس التي يعتمد عليها حمل المشبك، لذا يجب التحقق من شكل المقعد وحجم الخيط والطلاء كمجموعة واحدة، وليس ثلاثة عناصر منفصلة. ختم حزمة بطارية EV يجب أن تحمل أجهزة حزمة البطارية حمولة مشبكية محددة وتحافظ على العلبة عند هدف حماية الدخول. تمنع الصواميل المغلقة والمغلقة دخول الماء والغبار عبر تجويف التثبيت، وعادة ما تتضمن معايير قبولها اختبار تسرب على العبوة المجمعة بدلاً من الفحص البصري للصمولة وحدها. صامولة مقاومة للماء ذات نهاية مغلقة ومكفوفة ذات حواف صامولة محكمة الغلق مثبتة بشكل أعمى مع أسطوانة مغلقة وشفة، مصممة لإبعاد السوائل والغبار عن التجاويف الملولبة في حاويات حزمة البطاريات الرقيقة. عرض المنتج → ما يجب على المشترين التحقق منه قبل منح البرنامج يجب أن يؤكد تقييم المورد أربعة أشياء داخل المصنع: خطة التحكم على الخط تتطابق مع الوثيقة المعتمدة، وأجهزة القياس معيرة وقادرة، والمعالجة الحرارية إما داخل الشركة أو من مصدر معتمد مع خطوة خبز خاضعة للتحكم، وملف PPAP يصف العملية الجارية فعليًا. مراجعة الوثيقة. يتم فحص نطاق الشهادة وخطط التحكم وPFMEA وقائمة الموردين الفرعيين للمعالجة الحرارية والطلاء قبل زيارة الموقع. تدقيق العملية. قم بالتجول في المتجر مقابل معيار التدقيق الذي يتعرف عليه العميل، وقارن ورقة تعليمات المشغل مع خطة التحكم المعتمدة. العينة والتخطيط. تقرير كامل الأبعاد وشهادات المواد ونتائج الاختبار الميكانيكي من عينة تشغيل الإنتاج، وليس عينة منضدية. تشغيل بمعدل. أدوات الإنتاج ومشغلو الإنتاج ووقت الدورة المتفق عليه، مع فحص الأجزاء أثناء التشغيل وليس بعده. موافقة PSW. يتم التوقيع على مذكرة تقديم الجزء قبل إصدار المجلد، ويتم توثيق كل انحراف مع تاريخ انتهاء الصلاحية. إطلاق آمن. فحص مرتفع لعدد محدد من الشحنات، ثم تدرج موثق إلى الفحص العادي. المورد الذي لا يمكنه إظهار سجل صيانة عداد السكتة الدماغية للقالب، أو سجل الخبز للدفعة المطلية من الفئة 10.9، لم يقم بعد بإظهار التحكم في العملية بغض النظر عن الشهادة الموجودة على الحائط. البرامج التي تبدأ بحزمة رسم واضحة وخطة رد فعل متفق عليها تنتقل عبر الإطلاق مع عدد أقل من أحداث الاحتواء. إذا ترك الرسم اتجاه الغالف أو نظام الطلاء أو مواصفات عزم الدوران غير محددة، فقم بحلها قبل قطع الأداة وليس من خلال ملاحظة الانحراف - طريق الاتصال الهندسي موجود لتلك المحادثة بالضبط. أسئلة عملية من مشتري البرنامج ما الفرق بين ISO 898-1 وISO 898-2؟ يغطي المعيار ISO 898-1 البراغي والمسامير والمسامير ويعين قيم الشد والإنتاج حسب فئة الملكية. يغطي المعيار ISO 898-2 الصواميل ويربط حمل الاختبار بنمط الصمولة وارتفاعها، ولهذا السبب لا يمكن ببساطة استبدال الصمولة الرفيعة بصمولة ذات ارتفاع قياسي في نفس فئة الملكية. هل يحتاج كل مورد أدوات تثبيت السيارات إلى شهادة IATF 16949:2016؟ بالنسبة للأجزاء التي تدخل في برنامج السيارة، فإن IATF 16949:2016 هو النظام الذي يتم تدقيق سلسلة التوريد وفقًا له، وعادةً ما يحتاج عملاء المستوى الأول إلى شهادة صالحة بالنطاق الصحيح. يقتصر المورد الذي يحمل معيار ISO 9001 فقط بشكل عام على العمل غير المتعلق بالسيارات أو ما بعد البيع ما لم يكن هناك تنازل خاص بالعميل. كيف يتم التحكم في تقصف الهيدروجين في أجزاء الصنف 10.9 و12.9؟ تعمل ثلاثة عناصر تحكم معًا: اختر عملية طلاء تحد من التقاط الهيدروجين، والخبز في نافذة محددة بعد الطلاء، والتحقق من خلال اختبار التحميل المسبق في ISO 15330. يجب أن يكون سجل الخبز قابلاً للتتبع إلى الدفعة، لأن الكسر المتأخر يمكن أن يظهر بعد أيام من تعبئة الأجزاء. ما هو ارتفاع لدغ ينبغي أن يكون قوس مختوم؟ يجب الإشارة إلى الاتجاه في الرسم، نظرًا لأن النتوء الموجود على وجه التزاوج يتصرف بشكل مختلف عن الموجود على الحافة الحرة. عندما يكون الرسم صامتًا، قم بتحديد الحد من الوظيفة: الجلوس مقابل جزء التزاوج، واستمرارية الطلاء على حافة مطلية، وسلامة التعامل مع المشغل. .automotive-fastener-stamping { --afs-accent: #0e47a1; --afs-accent-text: #0b3576; --afs-accent-bg: #e8eef8; --afs-text: #1a1a1a; --afs-muted: #595959; --afs-surface: #f5f7fb; --afs-line: #c9d6e8; --afs-dark-bg: #0b3576; --afs-dark-text: #f2f6fc; counter-reset: afs-h2; color: var(--afs-text); background: #ffffff; font-size: 16px; line-height: 1.9;}.automotive-fastener-stamping .article-section { padding: 2px 0;}.automotive-fastener-stamping h2 { counter-increment: afs-h2; display: flex; align-items: baseline; gap: 12px; font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; margin-top: 56px; line-height: 1.6; letter-spacing: -0.2px; color: var(--afs-accent-text); border-bottom: 2px solid var(--afs-line); padding-bottom: 10px;}.automotive-fastener-stamping h2::before { content: counter(afs-h2, decimal-leading-zero); flex: 0 0 auto; font-size: 26px; line-height: 1.4; font-weight: bold; color: var(--afs-accent-text); background: var(--afs-accent-bg); border: 1px solid var(--afs-line); border-radius: 6px; padding: 0 10px;}.automotive-fastener-stamping h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; margin-top: 28px; line-height: 1.9; letter-spacing: 0.2px; color: var(--afs-accent-text); border-left: 4px solid var(--afs-accent); padding-left: 10px;}.automotive-fastener-stamping p { font-size: 16px !important; margin-bottom: 12px; line-height: 1.9; color: var(--afs-text);}.automotive-fastener-stamping .afs-lead { font-weight: 700; color: var(--afs-accent-text); background: var(--afs-surface); border-left: 6px solid var(--afs-accent); border-radius: 0 8px 8px 0; padding: 18px 20px; margin-bottom: 18px;}.automotive-fastener-stamping ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside;}.automotive-fastener-stamping ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.automotive-fastener-stamping li { list-style: inherit; font-size: 16px; margin-bottom: 6px; line-height: 1.9; color: var(--afs-text);}.automotive-fastener-stamping a { color: var(--afs-accent-text); font-weight: bold; text-decoration: underline; text-decoration-thickness: 1px; text-underline-offset: 3px; transition: color 0.2s ease;}.automotive-fastener-stamping a:hover { color: #08295c;}.automotive-fastener-stamping a[data-product-card="true"] { display: block; min-height: 22px; margin: 16px 0; padding: 14px 16px; background: var(--afs-accent-bg); color: var(--afs-accent-text); border: 1px solid var(--afs-line); border-left: 6px solid var(--afs-accent); border-radius: 8px; text-decoration: none; transition: background 0.2s ease;}.automotive-fastener-stamping a[data-product-card="true"]:hover { background: #dbe6f6;}.automotive-fastener-stamping .afs-metrics { display: flex; flex-wrap: wrap; gap: 14px; margin: 22px 0 8px;}.automotive-fastener-stamping .afs-metric { flex: 1 1 180px; padding: 16px 16px 14px; background: var(--afs-accent-bg); border: 1px solid var(--afs-line); border-top: 4px solid var(--afs-accent); border-radius: 8px;}.automotive-fastener-stamping .afs-metric strong { display: block; font-size: 24px; line-height: 1.6; letter-spacing: -0.3px; font-variant-numeric: tabular-nums; color: var(--afs-accent-text);}.automotive-fastener-stamping .afs-metric span { display: block; font-size: 14px; line-height: 2; color: var(--afs-muted);}.automotive-fastener-stamping .afs-compare { display: grid; grid-template-columns: 1fr 1fr; gap: 16px; margin: 20px 0 8px;}.automotive-fastener-stamping .afs-compare-col { padding: 16px 18px; background: #ffffff; border: 1px solid var(--afs-line); border-top: 4px solid #9db6dd; border-radius: 10px;}.automotive-fastener-stamping .afs-compare-alt { background: var(--afs-surface); border-top: 4px solid var(--afs-accent);}.automotive-fastener-stamping .afs-compare-title { font-size: 16px !important; font-weight: 700; letter-spacing: 0.8px; text-transform: uppercase; margin-bottom: 8px; color: var(--afs-accent-text);}.automotive-fastener-stamping .afs-compare-col ul { margin-bottom: 0;}.automotive-fastener-stamping .afs-quote { margin: 22px 0; padding: 22px 24px; background: linear-gradient(90deg, #e4ecf8 0%, #f5f7fb 100%); border: 1px solid var(--afs-line); border-radius: 10px;}.automotive-fastener-stamping .afs-quote p { margin-bottom: 0; font-weight: 700; color: var(--afs-accent-text);}.automotive-fastener-stamping .afs-note { margin: 20px 0; padding: 20px 22px; background: var(--afs-dark-bg); color: var(--afs-dark-text); border-radius: 10px; box-shadow: 0 6px 18px rgba(11, 53, 118, 0.18);}.automotive-fastener-stamping .afs-note p { margin-bottom: 0; color: var(--afs-dark-text);}.automotive-fastener-stamping .afs-note .afs-tag { display: block; margin-bottom: 6px; font-size: 14px; line-height: 2; letter-spacing: 1.2px; text-transform: uppercase; color: #a8c3ea;}.automotive-fastener-stamping .afs-steps { margin: 16px 0 8px;}.automotive-fastener-stamping .afs-steps li { padding: 10px 14px; margin-bottom: 8px; background: var(--afs-surface); border-left: 4px solid var(--afs-accent); border-radius: 0 8px 8px 0; color: var(--afs-text);}.automotive-fastener-stamping .afs-steps li strong { color: var(--afs-accent-text);}.automotive-fastener-stamping .afs-table-wrap { margin: 20px 0; overflow-x: auto; border: 1px solid var(--afs-line); border-radius: 8px;}.automotive-fastener-stamping .article-section table { display: table !important; width: 100%; border-collapse: collapse; background: #ffffff; margin: 0;}.automotive-fastener-stamping .article-section thead { display: table-header-group !important;}.automotive-fastener-stamping .article-section tbody { display: table-row-group !important;}.automotive-fastener-stamping .article-section tr { display: table-row !important;}.automotive-fastener-stamping .article-section th { display: table-cell !important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; text-align: left; background: var(--afs-dark-bg); color: var(--afs-dark-text);}.automotive-fastener-stamping .article-section td { display: table-cell !important; border: 1px solid #cccccc; padding: 8px; font-size: 15px; line-height: 2; color: var(--afs-text);}.automotive-fastener-stamping .article-section tr:first-child td { background: var(--afs-dark-bg); color: var(--afs-dark-text); font-weight: bold; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase;}.automotive-fastener-stamping .article-section tr:nth-child(even) td { background: var(--afs-surface);}.automotive-fastener-stamping .article-section tr:nth-child(even) td { color: var(--afs-text);}.automotive-fastener-stamping .article-section td:first-child { color: var(--afs-accent-text); font-weight: bold;}.automotive-fastener-stamping caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #595959; text-align: left; padding: 6px 8px;}@media (max-width: 768px) { .automotive-fastener-stamping h2 { flex-direction: column; align-items: flex-start; gap: 8px; } .automotive-fastener-stamping .afs-metrics { flex-direction: column; } .automotive-fastener-stamping .afs-compare { grid-template-columns: 1fr; } .automotive-fastener-stamping .afs-note { padding: 16px 16px; } .automotive-fastener-stamping .afs-quote { padding: 16px 16px; } .automotive-fastener-stamping .article-section td { font-size: 14px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}
